কিভাবে একটি PCB বোর্ড ডিজাইন করবেন?
আমরা পেশাদার নমনীয় প্রিন্টেড সার্কিট বোর্ড প্রস্তুতকারক, FPC নমনীয় সার্কিট বোর্ড, FPC নমনীয় প্রিন্টেড সার্কিট, HDI প্রিন্টেড সার্কিট বোর্ড, SMD led লাইট স্ট্রিপ, COB led স্ট্রিপ, PCB বোর্ড ডিজাইন, নমনীয় led ডিসপ্লে স্ক্রিন, ইলেকট্রনিক PCB, প্রিন্টেড সার্কিট অ্যাসেম্বলি, সার্কিট কার্ড অ্যাসেম্বলি ইত্যাদি সরবরাহ করতে পারি।

মোবাইল ফোন, অটোমোটিভ ইন্সট্রুমেন্টস এর জন্য উপযুক্ত কাস্টমাইজযোগ্য ফ্লেক্সিবল PCB

পণ্যের বর্ণনা:

পণ্যের মডেল:HQ009

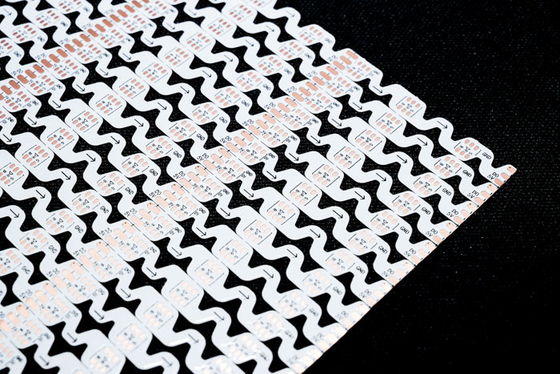

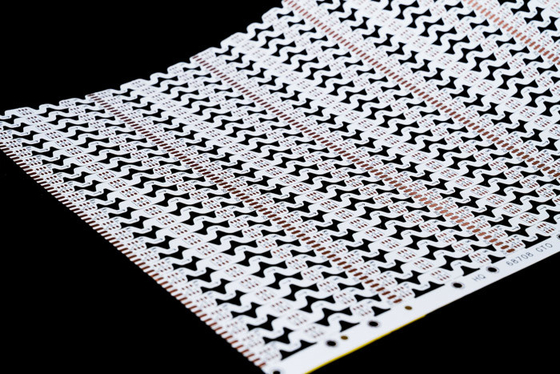

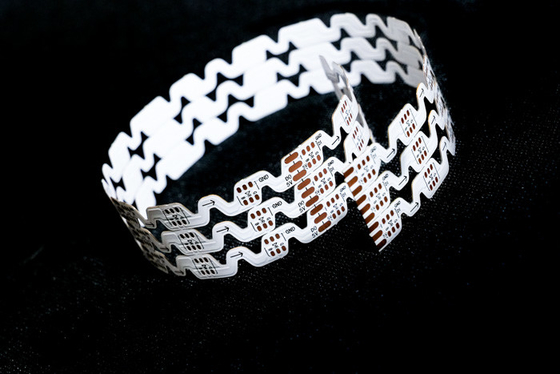

পণ্যের নাম: S-টাইপ কালার লাইট FPC
পণ্যের বৈশিষ্ট্য: ডাবল লেয়ার বোর্ড, ডাবল-সাইডেড ফিল্ম কোটিং, হোয়াইটবোর্ড, কালো টেক্সট, OSP অ্যান্টিঅক্সিডেন্ট

পণ্যের স্পেসিফিকেশন:

1. আপনার প্রয়োজন অনুযায়ী বিভিন্ন উপাদান পুরুত্ব এবং প্রক্রিয়াকরণের প্রয়োজনীয়তা কাস্টমাইজ করুন S-টাইপ কালার লাইট FPC  এবং অন্যান্য LED নমনীয় সার্কিট বোর্ড, যা একক এবং দ্বৈত-পার্শ্বযুক্ত।

2. ভাল নমনীয়তা এবং বাঁকানো প্রতিরোধ

কারখানায় একটি পেশাদার বেন্ডিং পরীক্ষক রয়েছে, প্রতিটি উপাদান ব্যাচ এর মধ্য দিয়ে যায়

ব্যাপক উৎপাদনের আগে হাজার হাজার বেন্ডিং পরীক্ষা করা হয়।

FPC ডিজাইন প্যারামিটার

প্রধান প্রযুক্তিগত পরামিতি:

1. সম্পর্কে মাত্রা:

প্রিসিশন FPC: সর্বাধিক আকার 240X500mm (সীমা 250X500mm), এবং সর্বনিম্ন আকারের কোনও সীমা নেই। রোল উপাদান বোর্ড: সর্বাধিক প্রস্থ 240 মিমি। সর্বাধিক দৈর্ঘ্য 100 মিটার।

2. সংখ্যা বোর্ডের স্তরগুলির একক-স্তর বোর্ড কাঠামো সহজ এবং সাধারণত শিল্প নিয়ন্ত্রণ, ইলেকট্রনিক যন্ত্র এবং অপেক্ষাকৃত সহজ সার্কিটযুক্ত অন্যান্য ক্ষেত্রে ব্যবহৃত হয়।

• একক-স্তর FPC-এর তুলনায়, দ্বৈত-পার্শ্বযুক্ত বোর্ডে তামার ফয়েলের দুটি স্তর রয়েছে, যা ভায়া বৃদ্ধি করে এবং পরিবাহী পথ তৈরি করে। এগুলি সাধারণত মোবাইল ফোন, অটোমোটিভ ইন্সট্রুমেন্টস এবং অন্যান্য পণ্যগুলিতে ব্যবহৃত হয়।
• 3. সোল্ডার

মাস্কের রঙ FPC-এর সোল্ডার মাস্কের রঙ হলুদ, কালো এবং সাদা। হলুদ ব্যবহার করার পরামর্শ দেওয়া হচ্ছে, হলুদ ফিল্ম বেশিরভাগ পণ্যের জন্য উপযুক্ত, যেমন বিভিন্ন তারের পণ্য। কালো ফিল্ম সাধারণত উচ্চ-শ্রেণীর বা আলো শোষণকারী পণ্যগুলিতে ব্যবহৃত হয়, যেমন গাড়ি, মোবাইল ফোন, LED ডিসপ্লে ইত্যাদি। সাদা ফিল্মে হলুদ ফিল্মের তুলনায় একটি অতিরিক্ত সাদা লেপ থাকে এবং এটি প্রায়শই আলো ডিভাইস, LED ডিসপ্লে, চিকিৎসা সৌন্দর্য পণ্য ইত্যাদির মতো প্রতিফলন প্রয়োজন এমন পণ্যগুলিতে ব্যবহৃত হয়।

4. তামার ফয়েলের পুরুত্ব

প্রিসিশন FPC একক প্যানেল বিকল্পগুলির মধ্যে রয়েছে 18um (0.5oz) এবং 35um (1oz);

• প্রিসিশন FPC ডাবল-লেয়ার বোর্ড 12um (0.33oz), 18um (0.5oz), এবং 35um (1oz) থেকে নির্বাচন করা যেতে পারে।
• সাধারণ FPC একক প্যানেল 18um/25um/35um (1oz)/50um নির্বাচন করতে পারে;
• সাধারণ FPC ডাবল-লেয়ার বোর্ড 18-25um, 25-25um, 35-35um, বা 35-70um থেকে নির্বাচন করা যেতে পারে।
• 5. সর্বনিম্ন লাইন প্রস্থ/লাইন ব্যবধান

সাধারণ পরিস্থিতিতে, অসুবিধা যত কম হবে, ত্রুটির হার তত বেশি হবে এবং সাধারণত কমপক্ষে 3mil ব্যবহার করার পরামর্শ দেওয়া হয়।

পরিষেবা প্রক্রিয়া

1. পরামর্শ

FPC নমনীয় সার্কিট বোর্ড ডিজাইন এবং R & D ম্যানুফ্যাকচারিং-এর উপর 16 বছরের ফোকাস, গ্রাহকদের ব্যক্তিগতকৃত সমাধান, ডিজাইন অঙ্কন, নতুন পণ্য তৈরি এবং সম্পর্কিত প্রযুক্তিগত সহায়তা প্রদান করা।

2. অফার

একই ধরনের প্রযুক্তি, উপকরণ, উন্নত প্রযুক্তি, মূল্য ছাড়ের নমুনা বা ব্যাচ উদ্ধৃতি, গ্রাহকদের জন্য খরচ ব্যাপকভাবে সাশ্রয় করে।

3. পেশা

আমাদের কোম্পানির জার্মানি, জাপান, তাইওয়ান এবং অন্যান্য অঞ্চলের উন্নত সরঞ্জাম এবং উত্পাদন প্রযুক্তি রয়েছে, পেশাদার উত্পাদন, স্কেল। আমাদের কারখানা প্রায় 20,000 বর্গ মিটার এলাকা জুড়ে বিস্তৃত, যেখানে 800 জনের বেশি কর্মচারী এবং 50 জন সিনিয়র প্রযুক্তিগত কর্মী রয়েছে।

4. ডিজাইন

গ্রাহকদের জন্য সমাধান প্রদান করে আন্তর্জাতিক সিস্টেম সার্টিফিকেশন চূড়ান্ত করতে, সাবস্ট্রেট উত্পাদন, তারের সংযোগ, নীতি ডিজাইন, ছাঁচ, প্যাচ, প্লাগ-ইন এবং ওপেন স্টিল জাল এক-স্টপ পরিষেবা প্রদান করতে পারে, 16 বছরের পেশাদার এবং প্রযুক্তিগত স্তরের বৃষ্টিপাত, আপনার পছন্দ এবং বিশ্বাসের যোগ্য।

5. নমুনা তৈরি

আমরা FPC নমুনা তৈরি এবং কাস্টমাইজেশন পরিষেবাগুলিতে বিশেষজ্ঞ, কোম্পানির একটি দ্রুত উত্পাদন লাইন রয়েছে, যেমন: নমনীয় সার্কিট বোর্ড ডুয়াল প্যানেল নমুনা 5-7 দিনের মধ্যে সম্পন্ন করা যেতে পারে।

সার্টিফিকেট এবং সম্মাননা

অনুগ্রহ করে মনে রাখবেন:

এই সাইটের সমস্ত ছবি আসল। আলো, শুটিংয়ের অ্যাঙ্গেল এবং ডিসপ্লে রেজোলিউশনের পরিবর্তনের কারণে, আপনি যে চিত্রটি দেখছেন তাতে কিছু মাত্রার ক্রোমাটিক অ্যাবারেশন থাকতে পারে। GongDong HongQi হল চীনের 16 বছরের ইতিহাসের একটি পেশাদার সার্কিট বোর্ড প্রস্তুতকারক। আমাদের পণ্যগুলি প্রতি বছর আপডেট এবং আপগ্রেড করা হয় এবং আমরা সব ধরণের FPC নমুনা তৈরি এবং কাস্টমাইজেশন পরিষেবাগুলিতে বিশেষজ্ঞ, আপনি যদি আমাদের পণ্যগুলিতে আগ্রহী হন তবে অনুগ্রহ করে আপনার প্রয়োজনীয়তাগুলি আমাদের জানান, আমরা আপনাকে পেশাদার সমাধান, সাবস্ট্রেট উত্পাদন, তারের সংযোগ, নীতি ডিজাইন, ছাঁচ, প্যাচ, প্লাগ-ইন এবং অন্যান্য এক-স্টপ পরিষেবা সরবরাহ করতে সহায়তা করব।

অনুগ্রহ করে আমাদের সাথে অনলাইনে বা ই-মেইলের মাধ্যমে যোগাযোগ করুন,

এবং আমরা আপনাকে আমাদের পেশাদার বিক্রয় দল থেকে এক-এক পরিষেবা প্রদান করব।আপনার সময়ের জন্য ধন্যবাদ।
