পিসিবি বোর্ড কিভাবে ডিজাইন করবেন?
আমরা পেশাদার ফ্লেক্সিবল প্রিন্টেড সার্কিট বোর্ড প্রস্তুতকারক, এফপিসি ফ্লেক্সিবল সার্কিট বোর্ড, এফপিসি ফ্লেক্সিবল প্রিন্টেড সার্কিট, এইচডিআই প্রিন্টেড সার্কিট বোর্ড, এসএমডি এলইডি লাইট স্ট্রিপ, সিওবি এলইডি স্ট্রিপ, পিসিবি বোর্ড ডিজাইন, ফ্লেক্সিবল এলইডি ডিসপ্লে স্ক্রিন, ইলেকট্রনিক পিসিবি, প্রিন্টেড সার্কিট অ্যাসেম্বলি, সার্কিট কার্ড অ্যাসেম্বলি ইত্যাদি সরবরাহ করতে পারি।

ডাবল লেয়ারের জন্য ইলেকট্রনিক প্রিন্টেড সার্কিট বোর্ড

পণ্যের বিবরণ:

পণ্যের মডেল:HQ024
পণ্যের নাম:প্রিসিশন এফপিসি

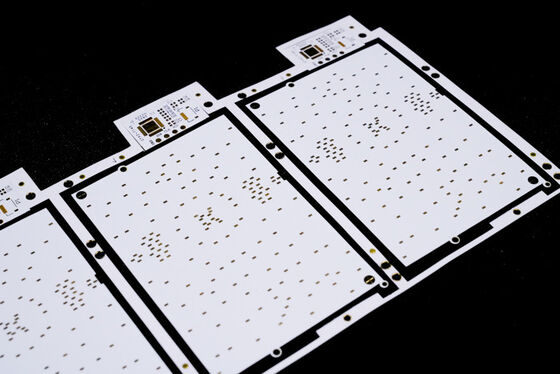

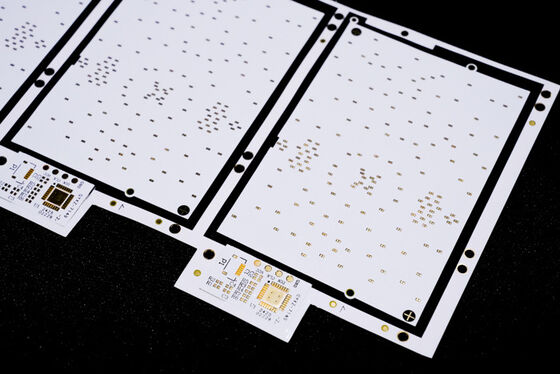

পণ্যের বৈশিষ্ট্য: ডাবল লেয়ার সার্কিট বোর্ড, ডাবল-সাইডেড হোয়াইট ফিল্ম, হোয়াইট টেক্সট, সারফেস গোল্ড প্লেটেড

পণ্যের স্পেসিফিকেশন:

১. আমরা ফ্লেক্সিবল পিসিবি এবং এফপিসি প্রস্তুতকারক, আপনার প্রয়োজন অনুযায়ী বিভিন্ন পুরুত্ব এবং প্রক্রিয়া প্রয়োজনীয়তা কাস্টমাইজ করতে পারি।প্রিসিশন এফপিসি,কালারফুল এলইডি স্ট্রিপ এফপিসি এবং অন্যান্য এলইডি ফ্লেক্সিবল সার্কিট বোর্ড সিঙ্গেল, ডাবল-সাইডেড এবং মাল্টি-লেয়ার সহ।

২. ভাল নমনীয়তা এবং বাঁকানো প্রতিরোধ ক্ষমতা

কারখানায় একটি পেশাদার বেন্ডিং টেস্টার রয়েছে, প্রতিটি ব্যাচের উপকরণগুলির মাধ্যমে

ভর উৎপাদনের আগে লক্ষ লক্ষ বেন্ডিং পরীক্ষা পণ্যের গুণমান নিশ্চিত করে।

এফপিসি ডিজাইন প্যারামিটার

প্রধান প্রযুক্তিগত প্যারামিটার:

১. সম্পর্কে মাত্রা:

প্রিসিশন এফপিসি: সর্বোচ্চ আকার ২৪০X৫০০মিমি (সীমা ২৫০X৫০০মিমি), এবং সর্বনিম্ন আকারের কোন সীমা নেই। রোল মেটেরিয়াল বোর্ড: সর্বোচ্চ প্রস্থ ২৪০মিমি, সর্বোচ্চ দৈর্ঘ্য ১০০ মিটার।

২. বোর্ডের স্তরের সংখ্যা একক-স্তর বোর্ডের কাঠামো সহজ এবং সাধারণত শিল্প নিয়ন্ত্রণ, ইলেকট্রনিক যন্ত্রপাতিতে এবং অন্যান্য ক্ষেত্রে তুলনামূলকভাবে সহজ সার্কিট সহ ব্যবহৃত হয়। একক-স্তর এফপিসি-র তুলনায়, ডাবল-সাইডেড বোর্ডগুলিতে দুটি স্তরের কপার ফয়েল থাকে, ভায়াস বৃদ্ধি পায় এবং পরিবাহী পথ তৈরি হয়। এগুলি সাধারণত মোবাইল ফোন, স্বয়ংচালিত যন্ত্রপাতিতে এবং অন্যান্য পণ্যগুলিতে ব্যবহৃত হয়।

• ৩. সোল্ডার মাস্কের রঙ

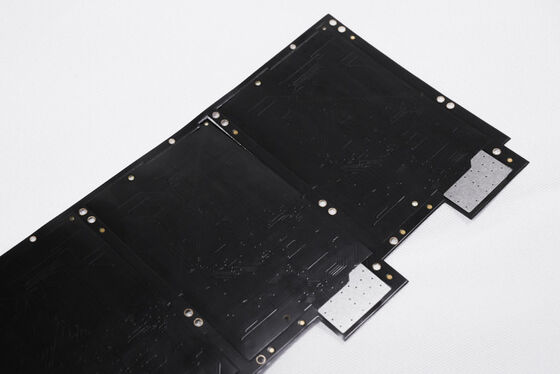

• এফপিসি-র সোল্ডার মাস্কের রঙগুলি হল হলুদ, কালো এবং সাদা। হলুদ ব্যবহার করার পরামর্শ দেওয়া হয়, হলুদ ফিল্ম বেশিরভাগ পণ্যের জন্য উপযুক্ত, যেমন বিভিন্ন কেবল পণ্য। কালো ফিল্ম উচ্চ-মানের বা আলো শোষণকারী পণ্যগুলিতে ব্যবহৃত হয়, যেমন গাড়ি, মোবাইল ফোন, এলইডি ডিসপ্লে ইত্যাদি। সাদা ফিল্মে হলুদ ফিল্মের তুলনায় একটি অতিরিক্ত সাদা আবরণ থাকে এবং এটি প্রায়শই এমন পণ্যগুলিতে ব্যবহৃত হয় যেগুলির জন্য প্রতিফলন প্রয়োজন, যেমন আলো ফিক্সচার, এলইডি ডিসপ্লে, মেডিকেল বিউটি পণ্য ইত্যাদি।

৪. কপার ফয়েলের পুরুত্ব প্রিসিশন এফপিসি সিঙ্গেল প্যানেল বিকল্পগুলির মধ্যে রয়েছে ১৮μm (০.৫oz) এবং ৩৫μm (১oz);

প্রিসিশন এফপিসি ডাবল-লেয়ার বোর্ড ১২μm (০.৩৩oz), ১৮μm (০.৫oz), এবং ৩৫μm (১oz) থেকে নির্বাচন করা যেতে পারে।

সাধারণ এফপিসি সিঙ্গেল প্যানেল ১৮μm/২৫μm/৩৫μm (১oz)/৫০μm নির্বাচন করতে পারে;

• সাধারণ এফপিসি ডাবল-লেয়ার বোর্ডগুলি ১৮-২৫μm, ২৫-২৫μm, ৩৫-৩৫μm, বা ৩৫-৭০μm থেকে নির্বাচন করা যেতে পারে।
• ৫. সর্বনিম্ন লাইন প্রস্থ/লাইন ব্যবধান
• সাধারণ পরিস্থিতিতে, ছোট হলে অসুবিধা বেশি হয়, ত্রুটির হার বেশি হয়, এবং সাধারণত কমপক্ষে ৩mil ব্যবহার করার পরামর্শ দেওয়া হয়।
• পরিষেবা প্রক্রিয়া

১. পরামর্শ

এফপিসি ফ্লেক্সিবল সার্কিট বোর্ড ডিজাইন এবং গবেষণা ও উন্নয়ন উৎপাদনে ১৬ বছরের ফোকাস, গ্রাহকদের ব্যক্তিগতকৃত সমাধান, ডিজাইন ড্রয়িং, নতুন পণ্য উন্নয়ন এবং সম্পর্কিত প্রযুক্তিগত সহায়তা প্রদান।

২. অফার

একই ধরণের প্রযুক্তি, উপকরণ, উন্নত প্রযুক্তি, মূল্য ছাড়ের নমুনা বা ব্যাচ কোটেশন, গ্রাহকদের জন্য খরচ বাঁচাতে।

৩. পেশাদারিত্ব

আমাদের কোম্পানিতে জার্মানি, জাপান, তাইওয়ান এবং অন্যান্য অঞ্চলের উন্নত সরঞ্জাম এবং উৎপাদন প্রযুক্তি, পেশাদার উৎপাদন, স্কেল রয়েছে। আমাদের কারখানা প্রায় ২০,০০০ বর্গ মিটার এলাকা জুড়ে বিস্তৃত, যেখানে ৮০০ জনেরও বেশি কর্মচারী এবং ৫০ জন সিনিয়র প্রযুক্তিগত মেরুদণ্ডী কর্মী রয়েছে।

৪. ডিজাইন

গ্রাহকদের জন্য সমাধান প্রদান, বেশ কয়েকটি আন্তর্জাতিক সিস্টেম সার্টিফিকেশন চূড়ান্ত করা, সাবস্ট্রেট উৎপাদন, ওয়্যারিং, প্রিন্সিপাল ডিজাইন, মোল্ড, প্যাচ, প্লাগ-ইন এবং ওপেন স্টিল মেশ এক-স্টপ পরিষেবা প্রদান করতে পারে, ১৬ বছরের পেশাদার এবং প্রযুক্তিগত স্তরের সঞ্চয়, আপনার পছন্দ এবং বিশ্বাসের যোগ্য।

৫. নমুনা তৈরি

আমরা এফপিসি নমুনা তৈরি এবং কাস্টমাইজেশন পরিষেবাগুলিতে বিশেষজ্ঞ, কোম্পানির একটি দ্রুত উৎপাদন লাইন রয়েছে, যেমন: ফ্লেক্সিবল সার্কিট বোর্ড ডুয়াল প্যানেল নমুনাগুলি ৫-৭ দিনের মধ্যে সম্পন্ন করা যেতে পারে।

শংসাপত্র এবং সম্মাননা

অনুগ্রহ করে মনে রাখবেন:

এই সাইটের সমস্ত ছবি বাস্তব। আলো, শুটিং কোণ এবং ডিসপ্লে রেজোলিউশনের পরিবর্তনের কারণে, আপনি যে ছবিটি দেখছেন তাতে কিছু মাত্রার ক্রোমাটিক অ্যাবারেশন থাকতে পারে। গংডং হংকি চীনে ১৬ বছরের ইতিহাস সহ একটি পেশাদার সার্কিট বোর্ড প্রস্তুতকারক। আমাদের পণ্যগুলি প্রতি বছর আপডেট এবং আপগ্রেড করা হয় এবং আমরা সব ধরণের এফপিসি নমুনা তৈরি এবং কাস্টমাইজেশন পরিষেবাগুলিতে বিশেষজ্ঞ, যদি আপনি আমাদের পণ্যগুলিতে আগ্রহী হন, তবে দয়া করে আপনার প্রয়োজনীয়তাগুলি আমাদের জানান, আমরা আপনাকে পেশাদার সমাধান, সাবস্ট্রেট উৎপাদন, ওয়্যারিং, প্রিন্সিপাল ডিজাইন, মোল্ড, প্যাচ, প্লাগ-ইন এবং অন্যান্য এক-স্টপ পরিষেবা সরবরাহ করতে সহায়তা করব।

অনুগ্রহ করে আমাদের অনলাইনে যোগাযোগ করুন বা আমাদের ইমেল করুন,

এবং আমাদের পেশাদার বিক্রয় দল আপনাকে এক-এক পরিষেবা প্রদান করবে।

আপনার সময়ের জন্য ধন্যবাদ।
