কিভাবে একটি পিসিবি বোর্ড ডিজাইন করবেন?
আমরা পেশা নমনীয় মুদ্রিত সার্কিট বোর্ড নির্মাতারা, FPC নমনীয় সার্কিট বোর্ড, FPC নমনীয় মুদ্রিত সার্কিট, এইচডিআই মুদ্রিত সার্কিট বোর্ড, এসএমডি নেতৃত্বাধীন হালকা স্ট্রিপ, COB নেতৃত্বাধীন স্ট্রিপ,পিসিবি বোর্ড ডিজাইনইলেকট্রনিক পিসিবি, প্রিন্টেড সার্কিট, সার্কিট কার্ড ইত্যাদি।

কাস্টমাইজযোগ্য এলইডি লাইট স্ট্রিপ এফপিসি ডাবল লেয়ার প্রিন্টেড সার্কিট বোর্ড সমাবেশ সহ

পণ্যের বর্ণনাঃ

প্রোডাক্ট মডেল:HQ035

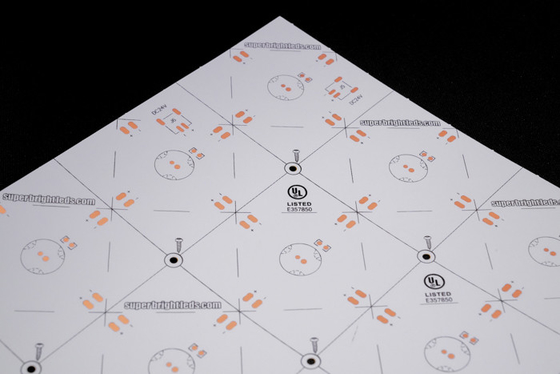

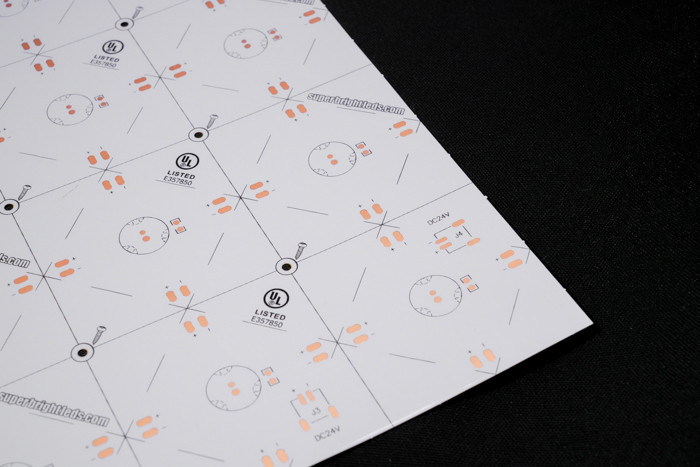

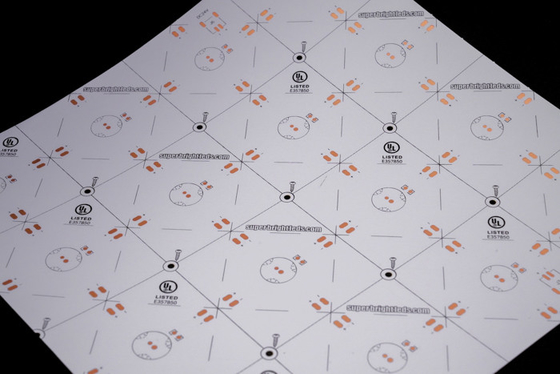

পণ্যের নাম:প্যানেল লাইট বোর্ড
পণ্যের বৈশিষ্ট্য:ডাবল লেয়ার সার্কিট বোর্ড, ডাবল সাইড সাদা ফিল্ম, কালো টেক্সট,সারফেস ওএসপি অ্যান্টিঅক্সিডেন্ট

প্রোডাক্ট স্পেসিফিকেশনঃ

1.আমরা নমনীয় পিসিবি এবং FPC প্রস্তুতকারকের,আপনার প্রয়োজন অনুযায়ী বিভিন্ন উপাদান বেধ এবং প্রক্রিয়া প্রয়োজনীয়তা কাস্টমাইজপ্যানেল লাইট বোর্ড,এলইডি লাইট স্ট্রিপ এফপিসি,প্রিসিশন এফপিসি,কলারফুল এলইডি স্ট্রিপ এফপিসি এবং অন্যান্য এলইডি নমনীয় সার্কিট বোর্ড একক,ডাবল-সাইড এবং মাল্টি-লেয়ার সহ।

2. ভাল নমনীয়তা এবং নমন প্রতিরোধের

কারখানার একটি পেশাদারী নমন পরীক্ষক আছে, উপাদান প্রতিটি ব্যাচ মাধ্যমে

পণ্যের গুণমান নিশ্চিত করার জন্য ভর উত্পাদনের আগে কয়েক হাজার নমন পরীক্ষা।

FPC ডিজাইন পরামিতি

প্রধান প্রযুক্তিগত পরামিতিঃ

1. প্রায় মাত্রা:

নির্ভুলতা FPC: সর্বোচ্চ আকার 240X500mm (সীমা 250X500mm), এবং সর্বনিম্ন আকারের কোন সীমা নেই। রোল উপাদান বোর্ডঃ সর্বোচ্চ প্রস্থ 240. সর্বোচ্চ দৈর্ঘ্য 100 মিটার।

2. নম্বর এর বোর্ডে স্তর

• এক-স্তর বোর্ড কাঠামো সহজ এবং সাধারণত শিল্প নিয়ন্ত্রণ, বৈদ্যুতিন যন্ত্রপাতি এবং তুলনামূলকভাবে সহজ সার্কিট সহ অন্যান্য ক্ষেত্রে ব্যবহৃত হয়।
• এক-স্তরীয় এফপিসির তুলনায়, দ্বি-পার্শ্বযুক্ত বোর্ডগুলিতে তামার ফয়েল, বর্ধিত ভিয়াস এবং গঠিত পরিবাহী পথের দুটি স্তর রয়েছে। এগুলি সাধারণত মোবাইল ফোনে ব্যবহৃত হয়,অটোমোবাইল যন্ত্রপাতি এবং অন্যান্য পণ্য.

3সোল্ডার মাস্কের রঙ

এফপিসির সোল্ডার মাস্কের রঙ হলুদ, কালো এবং সাদা। হলুদ ব্যবহার করার পরামর্শ দিন, হলুদ ফিল্ম বিভিন্ন ক্যাবল পণ্যগুলির মতো পণ্যগুলির বিশাল সংখ্যাগরিষ্ঠের জন্য উপযুক্ত।কালো ফিল্ম সাধারণত উচ্চ-শেষ বা আলো শোষণকারী পণ্যগুলিতে ব্যবহৃত হয়, যেমন গাড়ি, মোবাইল ফোন, এলইডি ডিসপ্লে ইত্যাদি। সাদা ফিল্ম হলুদ ফিল্মের তুলনায় সাদা লেপের অতিরিক্ত স্তর রয়েছে এবং প্রায়শই প্রতিফলন প্রয়োজন এমন পণ্যগুলিতে ব্যবহৃত হয়,যেমন আলোকসজ্জা, LED ডিসপ্লে, মেডিকেল বিউটি প্রোডাক্ট ইত্যাদি।

4. তামার ফোলার বেধ

• সুনির্দিষ্ট এফপিসি একক প্যানেলের বিকল্পগুলির মধ্যে 18um (0.5oz) এবং 35um (1oz) অন্তর্ভুক্ত রয়েছে;
• সুনির্দিষ্ট এফপিসি ডাবল-লেয়ার বোর্ডটি 12um (0.33oz), 18um (0.5oz), এবং 35um (1oz) থেকে নির্বাচন করা যেতে পারে।
• সাধারণ FPC একক প্যানেল 18um/25um/35um (1oz)/50um নির্বাচন করতে পারেন;
• সাধারণ FPC ডাবল-লেয়ার বোর্ডগুলি 18-25um, 25-25um, 35-35um, বা 35-70um থেকে নির্বাচন করা যেতে পারে।

5ন্যূনতম লাইন প্রস্থ/লাইন স্পেসিং

স্বাভাবিক পরিস্থিতিতে, অসুবিধা যত কম, ত্রুটি হার তত বেশি, এবং এটি সাধারণত কমপক্ষে 3 মিলি ব্যবহার করার পরামর্শ দেওয়া হয়।

সার্ভিস প্রক্রিয়া

1. পরামর্শ

16 বছর FPC নমনীয় সার্কিট বোর্ড নকশা এবং R & D উত্পাদন উপর ফোকাস, কাস্টমারদের ব্যক্তিগতকৃত সমাধান, নকশা অঙ্কন প্রদান,নতুন পণ্য বিকাশ এবং সংশ্লিষ্ট প্রযুক্তিগত সহায়তা প্রদান.

2. প্রস্তাব

একই ধরণের প্রযুক্তি, উপকরণ, উন্নত প্রযুক্তি, দামের ছাড়ের নমুনা বা ব্যাচের উদ্ধৃতি, গ্রাহকদের জন্য ব্যয় সাশ্রয় করতে।

3পেশা

আমাদের কোম্পানি জার্মানি, জাপান, তাইওয়ান এবং অন্যান্য অঞ্চলের উন্নত সরঞ্জাম এবং উৎপাদন প্রযুক্তি, পেশাদারী উৎপাদন, স্কেল আছে। আমাদের কারখানা প্রায় 20,000 বর্গ মিটার এলাকা জুড়ে,৮০০ জনেরও বেশি কর্মী এবং ৫০ জন সিনিয়র টেকনিক্যাল ব্যাকবোন কর্মী.

4. ডিজাইন

গ্রাহকদের বিভিন্ন আন্তর্জাতিক সিস্টেম সার্টিফিকেশন চূড়ান্ত করার জন্য সমাধান প্রদান, স্তর উত্পাদন, তারের, নীতি নকশা, ছাঁচ, প্যাচ প্রদান করতে পারেন,প্লাগ-ইন এবং ওপেন স্টিলের জাল এক স্টপ পরিষেবা, 16 বছর পেশাদার এবং প্রযুক্তিগত স্তরের precipitation, আপনার পছন্দ এবং বিশ্বাসের যোগ্য।

5. নমুনা তৈরি

আমরা এফপিসি নমুনা তৈরি এবং কাস্টমাইজেশন পরিষেবাগুলিতে বিশেষজ্ঞ, সংস্থার একটি ত্বরান্বিত উত্পাদন লাইন রয়েছে, যেমনঃ নমনীয় সার্কিট বোর্ড দ্বৈত প্যানেল নমুনা 5-7 দিনের মধ্যে সম্পন্ন করা যেতে পারে।

সার্টিফিকেট এবং সম্মাননা

দয়া করে নোট করুনঃ

এই সাইটে সমস্ত ছবি বাস্তব। আলোর পরিবর্তন, শ্যুটিং অ্যাঙ্গেল এবং ডিসপ্লে রেজোলিউশনের কারণে, আপনি যে ছবিটি দেখছেন তাতে কিছু পরিমাণে ক্রোম্যাটিক এবারেশন থাকতে পারে।GongDong HongQi একটি পেশাদারী সার্কিট বোর্ড প্রস্তুতকারকের চীন মধ্যে 16 বছরের ইতিহাস সঙ্গেআমাদের পণ্যগুলি প্রতি বছর আপডেট এবং আপগ্রেড করা হয় এবং আমরা সব ধরণের FPC নমুনা তৈরি এবং কাস্টমাইজেশন পরিষেবাগুলিতে বিশেষজ্ঞ, যদি আপনি আমাদের পণ্যগুলিতে আগ্রহী হন,দয়া করে আপনার প্রয়োজনীয়তা আমাদের জানান, আমরা আপনাকে পেশাদারী সমাধান, স্তর উত্পাদন, তারের, নীতি নকশা, ছাঁচ, প্যাচ, প্লাগ ইন এবং অন্যদের এক স্টপ সেবা প্রদান করতে সাহায্য করবে।

দয়া করে আমাদের সাথে যোগাযোগ করুন অথবা আমাদের ই-মেইল করুন,এবং আমরা আপনাকে আমাদের পেশাদার বিক্রয় দলের কাছ থেকে একের পর এক সেবা প্রদান করব।আপনার সময় দেওয়ার জন্য ধন্যবাদ।
