এইচডিআই প্রিন্টেড সার্কিট বোর্ড যথার্থ LED কাস্টম পিসিবি সমাবেশ ডাবল সাইডেড এফপিসি প্রস্তুতকারক

পণ্যের বিবরণ:

পণ্য মডেল:HQ043

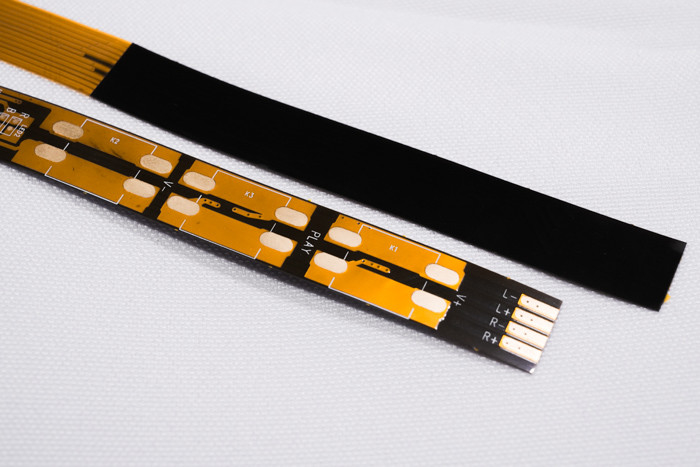

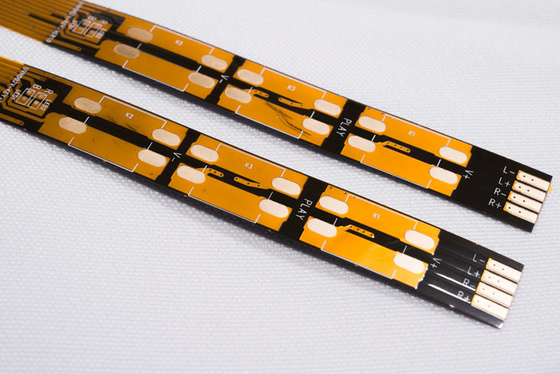

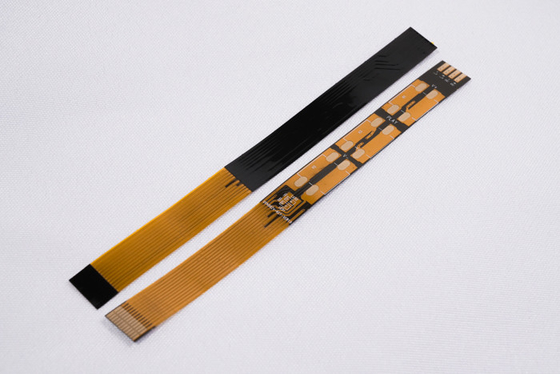

পণ্যের নাম: যথার্থ FPC
পণ্য বৈশিষ্ট্য: ডাবল লেয়ার সার্কিট বোর্ড, ডাবল-পার্শ্বযুক্ত হলুদ ফিল্ম, সাদা টেক্সট, সারফেস গোল্ড-প্লেটেড

পণ্যের স্পেসিফিকেশন:

1. আমরা নমনীয় Pcb এবং FPC প্রস্তুতকারক, আপনার চাহিদা অনুযায়ী বিভিন্ন উপাদানের বেধ এবং প্রক্রিয়া প্রয়োজনীয়তা কাস্টমাইজ করার জন্য LED লাইট স্ট্রিপ FPC, যথার্থ FPC, রঙিন LED স্ট্রিপ FPC এবং অন্যান্য LED নমনীয় সার্কিট বোর্ড একক, দ্বি-পার্শ্বযুক্ত এবং মাল্টি-লেয়ার।

2. গুড নমনীয়তা এবং নমন প্রতিরোধের

কারখানাটিতে একটি পেশাদার নমন পরীক্ষক রয়েছে, পণ্যের গুণমান নিশ্চিত করতে ব্যাপক উত্পাদনের আগে হাজার হাজার নমন পরীক্ষার মাধ্যমে উপকরণের প্রতিটি ব্যাচ রয়েছে।

FPC নকশা পরামিতি

প্রধান প্রযুক্তিগত পরামিতি:

1.মাত্রা সম্পর্কে:

যথার্থ FPC: সর্বোচ্চ আকার হল 240X500mm (সীমা 250X500mm), এবং সর্বনিম্ন আকারের কোন সীমা নেই। রোল উপাদান বোর্ড: সর্বোচ্চ প্রস্থ 240. সর্বোচ্চ দৈর্ঘ্য 100 মিটার।

2. বোর্ডে স্তরের সংখ্যা

• একক-স্তর বোর্ড গঠন সহজ এবং সাধারণত শিল্প নিয়ন্ত্রণ, ইলেকট্রনিক যন্ত্রপাতি, এবং তুলনামূলকভাবে সহজ সার্কিট সহ অন্যান্য ক্ষেত্রে ব্যবহৃত হয়।
• একক-স্তর FPC-এর তুলনায়, দ্বি-পার্শ্বযুক্ত বোর্ডগুলিতে তামার ফয়েলের দুটি স্তর, বর্ধিত ভিয়াস এবং পরিবাহী পাথ গঠিত হয়। এগুলি সাধারণত মোবাইল ফোন, স্বয়ংচালিত যন্ত্র এবং অন্যান্য পণ্যগুলিতে ব্যবহৃত হয়।

3. সোল্ডার মাস্ক রঙ

FPC এর সোল্ডার মাস্ক রং হল হলুদ, কালো এবং সাদা। হলুদ ব্যবহার করার পরামর্শ দিন, হলুদ ফিল্মটি বেশিরভাগ পণ্যের জন্য উপযুক্ত, যেমন বিভিন্ন তারের পণ্য। ব্ল্যাক ফিল্ম সাধারণত হাই-এন্ড বা আলো শোষণকারী পণ্যগুলিতে ব্যবহৃত হয়, যেমন গাড়ি, মোবাইল ফোন, LED ডিসপ্লে, ইত্যাদি। সাদা ফিল্মে হলুদ ফিল্মের তুলনায় সাদা আবরণের একটি অতিরিক্ত স্তর থাকে এবং প্রায়শই প্রতিফলনের প্রয়োজন হয় এমন পণ্যগুলিতে ব্যবহৃত হয়, যেমন আলোর ফিক্সচার, LED ডিসপ্লে, চিকিৎসা সৌন্দর্য পণ্য ইত্যাদি।

4. কপার ফয়েল বেধ

• যথার্থ FPC একক প্যানেল বিকল্পগুলির মধ্যে রয়েছে 18um (0.5oz) এবং 35um (1oz);
• নির্ভুল FPC ডাবল-লেয়ার বোর্ড 12um (0.33oz), 18um (0.5oz), এবং 35um (1oz) থেকে নির্বাচন করা যেতে পারে।
• সাধারণ FPC একক প্যানেল 18um/25um/35um (1oz)/50um বেছে নিতে পারে;
• সাধারণ FPC ডাবল-লেয়ার বোর্ডগুলি 18-25um, 25-25um, 35-35um, বা 35-70um থেকে নির্বাচন করা যেতে পারে।

5. ন্যূনতম লাইন প্রস্থ/লাইন ব্যবধান

সাধারণ পরিস্থিতিতে, অসুবিধা যত কম হবে, ত্রুটির হার তত বেশি হবে এবং সাধারণত কমপক্ষে 3mil ব্যবহার করার পরামর্শ দেওয়া হয়।

পরিষেবা প্রক্রিয়া

1. পরামর্শ

   16 বছর FPC নমনীয় সার্কিট বোর্ড ডিজাইন এবং R & D উত্পাদনের উপর ফোকাস, গ্রাহকদের ব্যক্তিগতকৃত সমাধান, নকশা অঙ্কন, নতুন পণ্যের বিকাশ এবং সম্পর্কিত প্রযুক্তিগত সহায়তা প্রদানের জন্য।

2. অফার

   একই ধরনের প্রযুক্তির নমুনা বা ব্যাচের উদ্ধৃতি, উপকরণ, উন্নত প্রযুক্তি, মূল্য ছাড়, গ্রাহকদের খরচ বাঁচাতে ব্যাপকভাবে।

3. পেশা

   আমাদের কোম্পানির জার্মানি, জাপান, তাইওয়ান এবং উন্নত সরঞ্জাম এবং উত্পাদন প্রযুক্তি, পেশাদার উত্পাদন, স্কেল অন্যান্য অঞ্চল রয়েছে। আমাদের কারখানাটি প্রায় 20,000 বর্গ মিটার এলাকা জুড়ে, 800 টিরও বেশি কর্মচারী এবং 50 জন সিনিয়র প্রযুক্তিগত ব্যাকবোন কর্মী।

4. ডিজাইন

   বেশ কয়েকটি আন্তর্জাতিক সিস্টেম সার্টিফিকেশন চূড়ান্ত করার জন্য গ্রাহকদের সমাধান প্রদান করুন, সাবস্ট্রেট উৎপাদন, তারের, নীতিগত নকশা, ছাঁচ, প্যাচ, প্লাগ-ইন এবং ওপেন স্টিল মেশ ওয়ান-স্টপ পরিষেবা, 16 বছরের পেশাদার এবং প্রযুক্তিগত স্তরের বৃষ্টিপাত, আপনার পছন্দ এবং বিশ্বাসের যোগ্য।

5. নমুনা তৈরি

   আমরা FPC নমুনা তৈরি এবং কাস্টমাইজেশন পরিষেবাগুলিতে বিশেষজ্ঞ, কোম্পানির একটি ত্বরান্বিত উত্পাদন লাইন রয়েছে, যেমন: নমনীয় সার্কিট বোর্ড ডুয়াল প্যানেল নমুনা 5-7 দিনের মধ্যে সম্পন্ন করা যেতে পারে।

সার্টিফিকেট এবং সম্মান
