নমনীয় মুদ্রিত সার্কিট সমাবেশ - ডাবল-লেয়ার পিসিবি কারখানার সরাসরি বিক্রয়

পণ্যের বর্ণনা

মডেলঃHQ00536

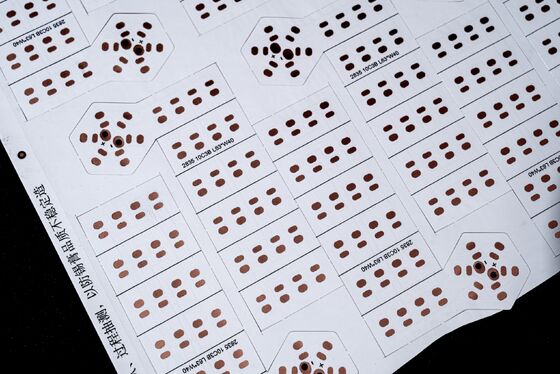

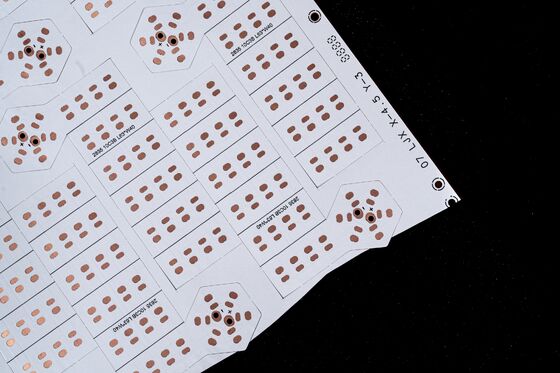

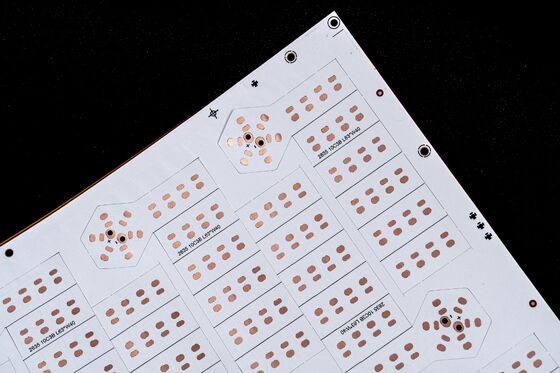

নামঃLED লাইট স্ট্রিপ FPC

বৈশিষ্ট্যঃ

• ডাবল-লেয়ার সার্কিট বোর্ড
• উভয় পক্ষের কালো ফিল্ম
• ব্ল্যাক টেক্সট প্রিন্টিং
• সারফেস OSP (অর্গানিক সোল্ডারাবিলিটি সংরক্ষণ) অ্যান্টি-অক্সিডেশন চিকিত্সা

প্রোডাক্ট স্পেসিফিকেশন

1. কাস্টমাইজেশন অপশনঃ
   নমনীয় পিসিবি এবং এফপিসির পেশাদার প্রস্তুতকারক হিসাবে, আমরা আমাদের পণ্যগুলি নির্দিষ্ট গ্রাহকের প্রয়োজনীয়তা পূরণের জন্য তৈরি করিঃ

   • এলইডি লাইট স্ট্রিপ FPC
   • নির্ভুলতা FPC
   • রঙিন LED স্ট্রিপ FPC
   • একমুখী, দ্বি-মুখী বা বহুস্তরীয় FPC বোর্ড

2. যান্ত্রিক বৈশিষ্ট্যঃ

   • নমনীয় অ্যাপ্লিকেশন জন্য চমৎকার নমনীয়তা এবং স্থায়িত্ব
   • কারখানার পরীক্ষার মানদণ্ডে নির্ভরযোগ্যতা নিশ্চিত করার জন্য কয়েক হাজার বাঁক চক্র অন্তর্ভুক্ত রয়েছে

FPC ডিজাইন পরামিতি

1. মাত্রা স্পেসিফিকেশনঃ

• সঠিকতা FPC: সর্বোচ্চ আকারঃ 240mm x 500mm (250mm x 500mm পর্যন্ত)
• ন্যূনতম আকারঃ কোন সীমাবদ্ধতা নেই
• রোল উপাদান বোর্ডঃ সর্বোচ্চ প্রস্থঃ 240mm; সর্বোচ্চ দৈর্ঘ্যঃ 100 মিটার

2. বোর্ড স্তর কনফিগারেশনঃ

• এক-স্তরীয় বোর্ডগুলি সহজ সার্কিট অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত (যেমন শিল্প নিয়ন্ত্রণ, বৈদ্যুতিন যন্ত্রপাতি) ।
• দ্বি-পার্শ্বযুক্ত বোর্ডগুলিতে ভিয়াস সহ দুটি তামার ফয়েল স্তর রয়েছে, যা জটিল পরিবাহী পথ সক্ষম করে। সাধারণত মোবাইল ডিভাইস এবং অটোমোবাইল ইলেকট্রনিক্সে ব্যবহৃত হয়।

3. সোল্ডার মাস্ক রঙের বিকল্পঃ

• উপলভ্য রঙঃ হলুদ, কালো, বা সাদা
  • হলুদ ফিল্ম:সাধারণ ব্যবহারের জন্য আদর্শ (যেমন, তারের) ।
  • ব্ল্যাক ফিল্ম:উচ্চমানের বা আলোর সংবেদনশীল পণ্যগুলির জন্য উপযুক্ত (যেমন গাড়ি, মোবাইল ফোন, এলইডি ডিসপ্লে) ।
  • হোয়াইট ফিল্ম:একটি অতিরিক্ত সাদা লেপ স্তর অন্তর্ভুক্ত, প্রতিফলিত অ্যাপ্লিকেশন জন্য আদর্শ (যেমন, আলো fixtures, চিকিৎসা美容 সরঞ্জাম) ।

4. তামা ফয়েল বেধ অপশনঃ

• নির্ভুলতা FPC: একক স্তর বিকল্পঃ 18μm (0.5oz), 35μm (1oz)
  ডাবল-লেয়ার অপশনঃ 12μm (0.33oz), 18μm (0.5oz), বা 35μm (1oz)
• স্ট্যান্ডার্ড FPC: একক স্তর বিকল্পঃ 18μm/25μm/35μm (1oz)/50μm
  ডাবল-লেয়ার অপশনঃ 18-25μm, 25-25μm, বা 35μm

5ট্র্যাক এবং স্পেস মাত্রাঃ

• ন্যূনতম ট্রেস প্রস্থঃ ৪ মিলিমিটার
• ন্যূনতম দূরত্বঃ ৪ মিলিমিটার

এফপিসি ডিজাইনের প্রযুক্তিগত বৈশিষ্ট্য

সার্কিট প্যারামিটারঃ

• সর্বাধিক অপারেটিং ভোল্টেজঃ 100V DC/AC
• আইসোলেশন প্রতিরোধেরঃ ≥5MΩ
• ডিলেক্ট্রিক শক্তিঃ ৩০ কেভি/মিমি

উপাদান বৈশিষ্ট্যঃ

• বেস উপাদানঃ উচ্চ পারফরম্যান্স নমনীয় পলিমাইড ফিল্ম
• আঠালো স্তরঃ দীর্ঘস্থায়ী, তাপ প্রতিরোধী এক্রাইলিক আঠালো
• সারফেস ফিনিসঃ উন্নত সোল্ডারযোগ্যতার জন্য ওএসপি চিকিত্সা

সার্ভিস ফ্লো

1. প্রকল্প পরামর্শঃ

   • প্রয়োজনীয়তা বোঝার জন্য প্রাথমিক আলোচনা এবং কাস্টমাইজড সমাধান প্রদান।

2. ডিজাইন ও প্রোটোটাইপিং:

   • অনুরোধে কাস্টমাইজড ডিজাইন পরিষেবা উপলব্ধ।

3. উৎপাদনঃ

   • কঠোর মান নিয়ন্ত্রণের সাথে ভর উৎপাদন।

4. পরীক্ষাঃ

   • বৈদ্যুতিক, যান্ত্রিক এবং পরিবেশগত মূল্যায়ন সহ ব্যাপক পরীক্ষা।

5. ডেলিভারিঃ

   • বিশ্বব্যাপী শিপিং বিকল্প উপলব্ধ।

কারখানার সক্ষমতা

• সর্বশেষতম উৎপাদন সুবিধা
• উন্নত পরীক্ষার সরঞ্জাম (যেমন, বাঁক পরীক্ষাকারী, বিচ্ছিন্নতা প্রতিরোধের বিশ্লেষক)
• আইএসও-প্রত্যয়িত গুণমান ব্যবস্থাপনা ব্যবস্থা
• দ্রুত প্রোটোটাইপিং ক্ষমতা

সার্টিফিকেট এবং সম্মাননা

নোট

1. সমস্ত পণ্য RoHS মেনে চলে এবং আন্তর্জাতিক নিরাপত্তা মান পূরণ করে।
2. কাস্টম অর্ডারের জন্য, বিস্তারিত প্রযুক্তিগত বিবরণী (পিডিএফ বা গারবার ফাইলগুলি পছন্দসই) প্রদান করুন।
3. ভলিউম ছাড় বা কাস্টমাইজড প্যাকেজিং সমাধানের জন্য আমাদের সাথে যোগাযোগ করুন।
