HQ046 LED লাইট স্ট্রিপ FPC এর প্রযুক্তিগত স্পেসিফিকেশন এবং কাস্টমাইজেশন পরিষেবা

সংক্ষিপ্তসার

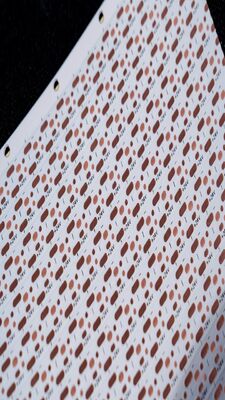

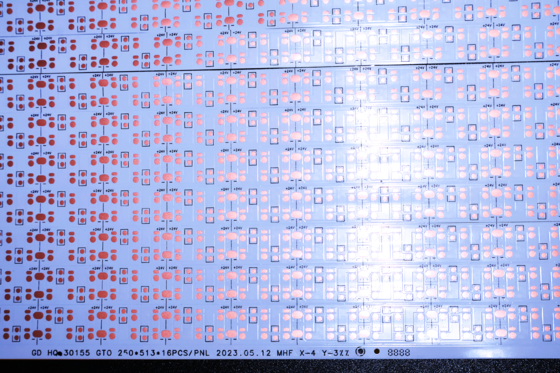

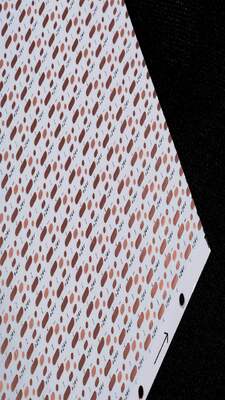

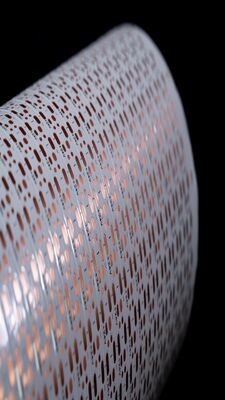

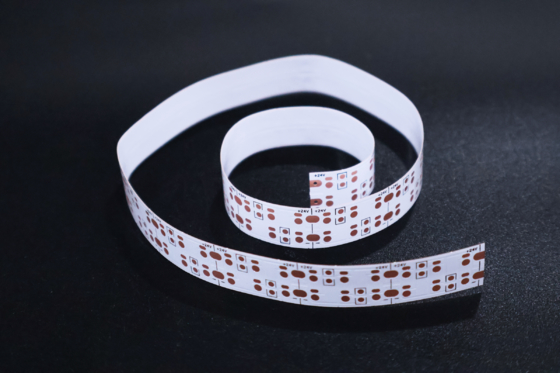

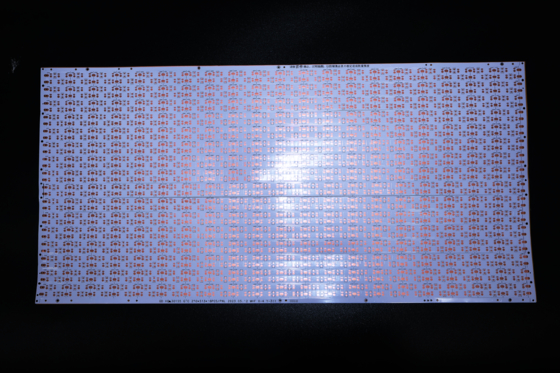

1এইচকিউ০৪৬ এলইডি লাইট স্ট্রিপ এফপিসির প্রোডাক্ট ওভারভিউ

2. প্রযুক্তিগত বিবরণী এবং কাস্টমাইজেশন পরিসীমা

2.১ মাত্রার বিবরণী

• নির্ভুলতা FPC: সর্বোচ্চ আকারঃ 240×500mm (সীমাঃ 250×500mm); ন্যূনতম আকারঃ কোনও সীমাবদ্ধতা নেই।
• রোল উপাদান FPC: সর্বোচ্চ প্রস্থঃ 240mm; সর্বোচ্চ দৈর্ঘ্যঃ 100 মিটার।

2.২ সার্কিট লেয়ার কনফিগারেশন

• এক স্তরীয় এফপিসি: সহজ কাঠামো, শিল্প নিয়ন্ত্রণ, ইলেকট্রনিক যন্ত্রপাতি এবং মৌলিক আলো সিস্টেমের কম জটিলতার সার্কিটগুলির জন্য উপযুক্ত।
• ডাবল-লেয়ার এফপিসি: কন্ডাক্টিভ পথের জন্য উন্নত ভায়াস সহ দ্বৈত তামার ফয়েল স্তর, মোবাইল ডিভাইস, অটোমোটিভ ইনস্ট্রুমেন্ট প্যানেল এবং মাঝারি থেকে উচ্চ-শেষ এলইডি লাইট স্ট্রিপগুলির মতো উচ্চ সংহত পণ্যগুলির জন্য আদর্শ।
• মাল্টি-লেয়ার এফপিসি: অতি-উচ্চ জটিলতার অ্যাপ্লিকেশনের জন্য কাস্টমাইজযোগ্য যা ঘন তারের এবং মাল্টি-সিগন্যাল ট্রান্সমিশন প্রয়োজন।

2.3 সোল্ডার মাস্কের রঙ এবং প্রয়োগ

• হলুদ সোল্ডার মাস্ক: বেশিরভাগ পণ্যের জন্য সার্বজনীন বিকল্প (যেমন, সাধারণ তারের সমাবেশ) এর খরচ কার্যকারিতা এবং সামঞ্জস্যের কারণে।
• ব্ল্যাক সোল্ডার মাস্ক: হালকা প্রতিফলন হ্রাস এবং চাক্ষুষ ধারাবাহিকতা উন্নত করার জন্য উচ্চ-শেষ বা আলো-অ্যাসোসিং অ্যাপ্লিকেশনগুলির জন্য পছন্দসই (যেমন, অটোমোবাইল আলো, স্মার্টফোনের ব্যাকলাইট, LED ডিসপ্লে) ।
• হোয়াইট সোল্ডার মাস্ক: উন্নত প্রতিফলনশীলতার জন্য অতিরিক্ত সাদা লেপ দিয়ে সজ্জিত, আলোকসজ্জা, এলইডি ডিসপ্লে এবং চিকিত্সা নান্দনিক ডিভাইসের জন্য উপযুক্ত।

2.4 তামার ফয়েল বেধ

• নির্ভুলতা FPC:
  • এক-স্তরঃ ১৮ মাইক্রোমিটার (০.৫ ওজ), ৩৫ মাইক্রোমিটার (১ ওজ)
  • ডাবল-লেয়ারঃ 12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
• স্ট্যান্ডার্ড এফপিসি:
  • এক-স্তরীয়ঃ 18μm, 25μm, 35μm (1oz), 50μm
  • ডাবল-লেয়ারঃ ১৮-২৫ মাইক্রোম, ২৫-২৫ মাইক্রোম, ৩৫-৩৫ মাইক্রোম, ৩৫-৭০ মাইক্রোম

2.5 ন্যূনতম লাইন প্রস্থ/স্পেসিং

3. মূল পারফরম্যান্স এবং গুণমান নিয়ন্ত্রণ

3.১ নমনীয়তা এবং বাঁক প্রতিরোধের

• একটি পেশাদার নমন পরীক্ষক উপাদান প্রতিটি ব্যাচ মূল্যায়ন করতে ব্যবহৃত হয়।
• সমস্ত উপকরণদশ হাজার বন্ডিং চক্রভর উত্পাদনের আগে, গতিশীল অ্যাপ্লিকেশন দৃশ্যকল্পগুলিতে ক্লান্তি ব্যর্থতার প্রতিরোধের নিশ্চয়তা (যেমন, ভাঁজযোগ্য আলো, বাঁকা পৃষ্ঠতল) ।

3.২ উৎপাদন ক্ষমতা

• কারখানার এলাকা: প্রায় ২০,০০০ বর্গ মিটার
• কর্মীশক্তিঃ ৫০ জন সিনিয়র টেকনিক্যাল বিশেষজ্ঞ সহ ৮০০ জনেরও বেশি কর্মী
• উৎপাদন লাইনঃ নমুনা দ্রুত এবং ব্যাচ উত্পাদন উভয় বিশেষীকরণ

4. কাস্টমাইজেশন সার্ভিস প্রক্রিয়া

4.১ পরামর্শ ও প্রযুক্তিগত সহায়তা

• ব্যক্তিগতকৃত সমাধানের নকশা
• অঙ্কন অপ্টিমাইজেশান
• নতুন পণ্য উন্নয়ন সহায়তা
• পেশাদার প্রযুক্তিগত পরামর্শ

4.২ উদ্ধৃতি

• মানসম্মত প্রযুক্তিগত প্রক্রিয়া
• উচ্চমানের উপাদান সরবরাহ
• কার্যকর উৎপাদন ব্যবস্থাপনা

4.3 নকশা এবং সংহতকরণ

• সাবস্ট্র্যাট উৎপাদন
• সার্কিট ওয়্যারিং এবং স্কিম্যাটিক ডিজাইন
• ছত্রাকের বিকাশ
• এসএমটি (সার্ফেস মাউন্ট টেকনোলজি) এবং থ্রু-হোল সমাবেশ
• ইস্পাত জাল তৈরি
  সমস্ত প্রক্রিয়া বিশ্বস্ততা নিশ্চিত করার জন্য আন্তর্জাতিক শংসাপত্র মেনে চলে।

4.4 নমুনা তৈরি

5সার্টিফিকেশন এবং নোট

• সার্টিফিকেশন: পণ্য লাইনটি একাধিক আন্তর্জাতিক সিস্টেম সার্টিফিকেশন (বিস্তারিত অনুরোধে উপলব্ধ), বিশ্বব্যাপী শিল্পের মানগুলির সাথে সম্মতি নিশ্চিত করে।
• ছবির জন্য দায় স্বীকার করে না: অফিসিয়াল প্ল্যাটফর্মের সমস্ত পণ্যের চিত্রগুলি খাঁটি। আলোকসজ্জা, শ্যুটিং কোণ, বা ডিসপ্লে রেজোলিউশনের পার্থক্যের কারণে সামান্য রঙের বৈচিত্র্য ঘটতে পারে।
• ক্রমাগত উন্নতি: আমাদের FPC পণ্যগুলি নতুন প্রযুক্তিগত প্রয়োজনীয়তার সাথে সামঞ্জস্য করার জন্য বার্ষিক আপডেট এবং আপগ্রেডের মধ্য দিয়ে যায়।
