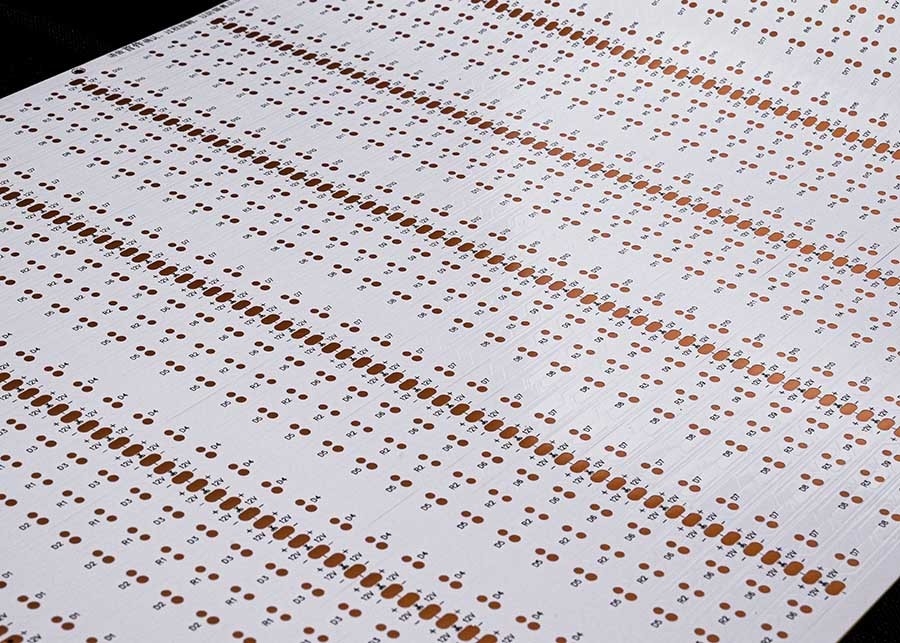

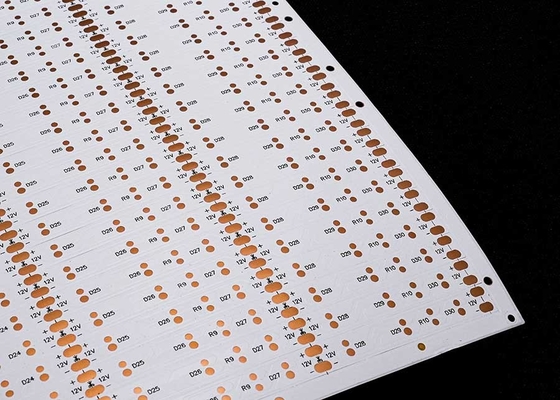

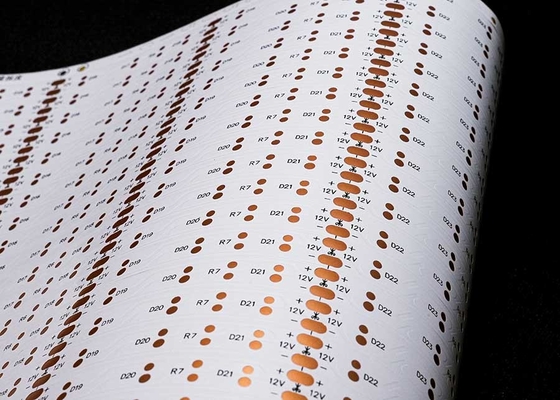

ডাবল-সাইডেড সাদা ফিল্ম সহ 2835 নমনীয় LED স্ট্রিপ সার্কিট বোর্ড 12V FPCB বোর্ড

পণ্যের বর্ণনা:

পণ্যের মডেল:HQ35051
পণ্যের নাম: নমনীয় LED স্ট্রিপ সার্কিট বোর্ড
পণ্যের বৈশিষ্ট্য: ডাবল-সাইডেড সাদা ফিল্ম ব্ল্যাক ক্যারেক্টার OSP অ্যান্টিঅক্সিডেন্ট সহ ডাবল লেয়ার বোর্ড

পণ্যের স্পেসিফিকেশন:2835,30লাইট/PCS, আকার:8*500mm, 12Vডাবল-সাইডেড বোর্ড সাদা ফিল্ম FPCB

FPC ডিজাইন প্যারামিটার

প্রধান প্রযুক্তিগত পরামিতি:

1. সম্পর্কে মাত্রা:

নির্ভুল FPC: সর্বাধিক আকার হল 240X500mm (সীমা 250X500mm), এবং সর্বনিম্ন আকারের কোনো সীমা নেই। রোল উপাদান বোর্ড: সর্বাধিক প্রস্থ 240। সর্বাধিক দৈর্ঘ্য 100 মিটার।

2. সংখ্যা বোর্ডের স্তরগুলির একক-স্তর বোর্ড কাঠামো সহজ এবং সাধারণত শিল্প নিয়ন্ত্রণ, ইলেকট্রনিক যন্ত্র এবং অপেক্ষাকৃত সহজ সার্কিট সহ অন্যান্য ক্ষেত্রে ব্যবহৃত হয়।

• একক-স্তর FPC-এর সাথে তুলনা করে, ডাবল-সাইডেড বোর্ডে তামার ফয়েলের দুটি স্তর রয়েছে, যা ভায়া বৃদ্ধি করে এবং পরিবাহী পথ তৈরি করে। এগুলি সাধারণত মোবাইল ফোন, অটোমোবাইল যন্ত্র এবং অন্যান্য পণ্যগুলিতে ব্যবহৃত হয়।
• 3. সোল্ডার

মাস্কের রঙ FPC-এর সোল্ডার মাস্কের রঙ হলুদ, কালো এবং সাদা। হলুদ ব্যবহার করার পরামর্শ দেওয়া হচ্ছে, হলুদ ফিল্ম বিভিন্ন তারের পণ্যগুলির মতো বেশিরভাগ পণ্যের জন্য উপযুক্ত। কালো ফিল্ম সাধারণত উচ্চ-শ্রেণীর বা আলো শোষণকারী পণ্যগুলিতে ব্যবহৃত হয়, যেমন গাড়ি, মোবাইল ফোন, LED ডিসপ্লে ইত্যাদি। সাদা ফিল্মের হলুদ ফিল্মের তুলনায় একটি অতিরিক্ত সাদা লেপ স্তর রয়েছে এবং এটি প্রায়শই আলো ফিক্সচার, LED ডিসপ্লে, চিকিৎসা সৌন্দর্য পণ্য ইত্যাদির মতো প্রতিফলন প্রয়োজন এমন পণ্যগুলিতে ব্যবহৃত হয়।

4. তামার ফয়েলের পুরুত্ব

নির্ভুল FPC একক প্যানেল বিকল্পগুলির মধ্যে রয়েছে 18um (0.5oz) এবং 35um (1oz);

• নির্ভুল FPC ডাবল-লেয়ার বোর্ড 12um (0.33oz), 18um (0.5oz), এবং 35um (1oz) থেকে নির্বাচন করা যেতে পারে।
• সাধারণ FPC একক প্যানেল 18um/25um/35um (1oz)/50um নির্বাচন করতে পারে;
• সাধারণ FPC ডাবল-লেয়ার বোর্ড 18-25um, 25-25um, 35-35um, বা 35-70um থেকে নির্বাচন করা যেতে পারে।
• 5. সর্বনিম্ন লাইন প্রস্থ/লাইন ব্যবধান

সাধারণ পরিস্থিতিতে, অসুবিধা যত কম হবে, ত্রুটির হার তত বেশি হবে এবং সাধারণত কমপক্ষে 3mil ব্যবহার করার পরামর্শ দেওয়া হয়।

পরিষেবা প্রক্রিয়া

1. পরামর্শ

FPC নমনীয় সার্কিট বোর্ড ডিজাইন এবং R & D ম্যানুফ্যাকচারিং-এর উপর 16 বছরের ফোকাস, গ্রাহকদের ব্যক্তিগতকৃত সমাধান, ডিজাইন অঙ্কন, নতুন পণ্য তৈরি এবং সম্পর্কিত প্রযুক্তিগত সহায়তা প্রদান করতে।

2. অফার

একই ধরনের প্রযুক্তি, উপকরণ, উন্নত প্রযুক্তি, মূল্য ছাড়ের নমুনা বা ব্যাচ উদ্ধৃতি, গ্রাহকদের জন্য খরচ ব্যাপকভাবে সাশ্রয় করে।

3. পেশা

আমাদের কোম্পানির জার্মানি, জাপান, তাইওয়ান এবং উন্নত সরঞ্জাম ও উত্পাদন প্রযুক্তির অন্যান্য অঞ্চল রয়েছে, পেশাদার উত্পাদন, স্কেল। আমাদের কারখানা প্রায় 20,000 বর্গ মিটার এলাকা জুড়ে রয়েছে, যেখানে 800 জনের বেশি কর্মচারী এবং 50 জন সিনিয়র প্রযুক্তিগত মেরুদণ্ড কর্মী রয়েছে।

4. ডিজাইন

গ্রাহকদের জন্য আন্তর্জাতিক সিস্টেম সার্টিফিকেশন চূড়ান্ত করার জন্য সমাধান প্রদান করুন, সাবস্ট্রেট উত্পাদন, তারের, নীতি ডিজাইন, ছাঁচ, প্যাচ, প্লাগ-ইন এবং ওপেন স্টিল জাল এক-স্টপ পরিষেবা প্রদান করতে পারে, 16 বছরের পেশাদার এবং প্রযুক্তিগত স্তরের বৃষ্টিপাত, আপনার পছন্দ এবং বিশ্বাসের যোগ্য।

5. নমুনা তৈরি

আমরা FPC নমুনা তৈরি এবং কাস্টমাইজেশন পরিষেবাগুলিতে বিশেষজ্ঞ, কোম্পানির একটি দ্রুত উত্পাদন লাইন রয়েছে, যেমন: নমনীয় সার্কিট বোর্ড ডুয়াল প্যানেল নমুনা 5-7 দিনের মধ্যে সম্পন্ন করা যেতে পারে।
