কিভাবে একটি PCB বোর্ড ডিজাইন?

আমরা পেশাগত নমনীয় প্রিন্টেড সার্কিট বোর্ড প্রস্তুতকারক, এফপিসি নমনীয় সার্কিট বোর্ড, এফপিসি নমনীয় প্রিন্টেড সার্কিট, এইচডিআই প্রিন্টেড সার্কিট বোর্ড, এসএমডি লেড লাইট স্ট্রিপ, সিওবি লেড স্ট্রিপ, পিসিবি বোর্ড ডিজাইন, নমনীয় নেতৃত্বাধীন ডিসপ্লে স্ক্রিন, ইলেক্ট্রনিক পিসিবি, প্রিন্টেড সার্কিট অ্যাসেম্বলি এবং সার্কিট প্রদান করতে পারি।

পণ্যের বিবরণ:

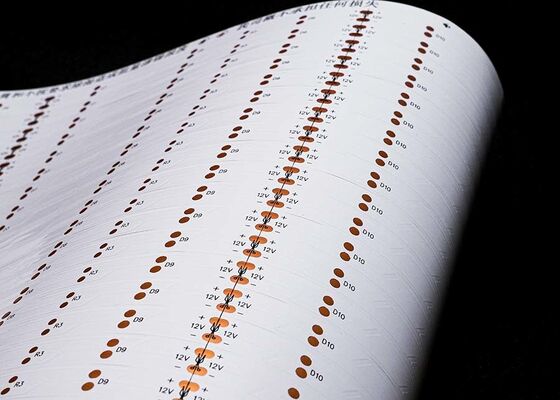

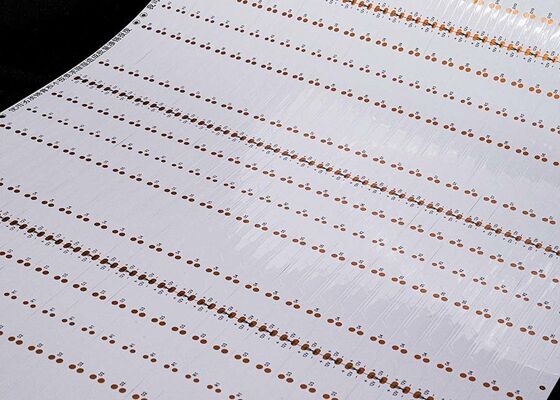

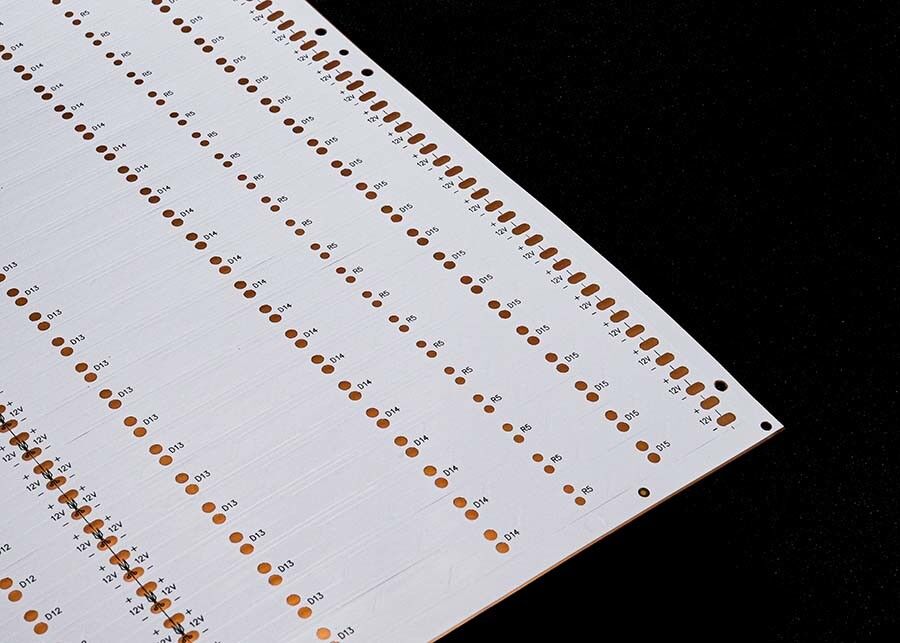

3528 নমনীয় LED স্ট্রিপ সার্কিট বোর্ড ডাবল সাইডেড সাদা ফিল্ম এবং কালো চরিত্রের সাথে

পণ্য মডেল:HQ30048

পণ্যের নাম: নমনীয় LED স্ট্রিপ সার্কিট বোর্ড

পণ্য বৈশিষ্ট্য: ডাবল-পার্শ্বযুক্ত সাদা ফিল্ম ব্ল্যাক ক্যারেক্টার ওএসপি অ্যান্টিঅক্সিডেন্ট সহ ডাবল লেয়ার বোর্ড

পণ্যের স্পেসিফিকেশন:3528,15LED প্রতি টুকরা, আকার: 8*503mm, 12V ডাবল-পার্শ্বযুক্ত বোর্ড সাদা ফিল্ম FPCB

FPC নকশা পরামিতি

প্রধান প্রযুক্তিগত পরামিতি:

1.মাত্রা সম্পর্কে:

যথার্থ FPC: সর্বোচ্চ আকার হল 240X500mm (সীমা 250X500mm), এবং সর্বনিম্ন আকারের কোন সীমা নেই। রোল উপাদান বোর্ড: সর্বোচ্চ প্রস্থ 240. সর্বোচ্চ দৈর্ঘ্য 100 মিটার।

2. বোর্ডে স্তরের সংখ্যা

• একক-স্তর বোর্ড গঠন সহজ এবং সাধারণত শিল্প নিয়ন্ত্রণ, ইলেকট্রনিক যন্ত্রপাতি, এবং তুলনামূলকভাবে সহজ সার্কিট সহ অন্যান্য ক্ষেত্রে ব্যবহৃত হয়।
• একক-স্তর FPC-এর তুলনায়, দ্বি-পার্শ্বযুক্ত বোর্ডগুলিতে তামার ফয়েলের দুটি স্তর, বর্ধিত ভিয়াস এবং পরিবাহী পাথ গঠিত হয়। এগুলি সাধারণত মোবাইল ফোন, স্বয়ংচালিত যন্ত্র এবং অন্যান্য পণ্যগুলিতে ব্যবহৃত হয়।

3. সোল্ডার মাস্ক রঙ

FPC এর সোল্ডার মাস্ক রং হল হলুদ, কালো এবং সাদা। হলুদ ব্যবহার করার পরামর্শ দিন, হলুদ ফিল্মটি বেশিরভাগ পণ্যের জন্য উপযুক্ত, যেমন বিভিন্ন তারের পণ্য। ব্ল্যাক ফিল্ম সাধারণত হাই-এন্ড বা আলো শোষণকারী পণ্যগুলিতে ব্যবহৃত হয়, যেমন গাড়ি, মোবাইল ফোন, LED ডিসপ্লে, ইত্যাদি। সাদা ফিল্মে হলুদ ফিল্মের তুলনায় সাদা আবরণের একটি অতিরিক্ত স্তর থাকে এবং প্রায়শই প্রতিফলনের প্রয়োজন হয় এমন পণ্যগুলিতে ব্যবহৃত হয়, যেমন আলোর ফিক্সচার, LED ডিসপ্লে, চিকিৎসা সৌন্দর্য পণ্য ইত্যাদি।

4. কপার ফয়েল বেধ

• যথার্থ FPC একক প্যানেল বিকল্পগুলির মধ্যে রয়েছে 18um (0.5oz) এবং 35um (1oz);
• নির্ভুল FPC ডাবল-লেয়ার বোর্ড 12um (0.33oz), 18um (0.5oz), এবং 35um (1oz) থেকে নির্বাচন করা যেতে পারে।
• সাধারণ FPC একক প্যানেল 18um/25um/35um (1oz)/50um বেছে নিতে পারে;
• সাধারণ FPC ডাবল-লেয়ার বোর্ডগুলি 18-25um, 25-25um, 35-35um, বা 35-70um থেকে নির্বাচন করা যেতে পারে।

5. ন্যূনতম লাইন প্রস্থ/লাইন ব্যবধান

সাধারণ পরিস্থিতিতে, অসুবিধা যত কম হবে, ত্রুটির হার তত বেশি হবে এবং সাধারণত কমপক্ষে 3mil ব্যবহার করার পরামর্শ দেওয়া হয়।

পরিষেবা প্রক্রিয়া

সার্টিফিকেট এবং সম্মান

দয়া করে নোট করুন:

এই সাইটে সমস্ত ছবি বাস্তব. আলো, শুটিং অ্যাঙ্গেল এবং ডিসপ্লে রেজোলিউশনের পরিবর্তনের কারণে, আপনি যে চিত্রটি দেখছেন তাতে কিছুটা বর্ণময় বিকৃতি থাকতে পারে। GongDong HongQi চীনে 16 বছরের ইতিহাস সহ একটি পেশাদার সার্কিট বোর্ড প্রস্তুতকারক। আমাদের পণ্যগুলি প্রতি বছর আপডেট এবং আপগ্রেড করা হয় এবং আমরা সমস্ত ধরণের FPC নমুনা তৈরি এবং কাস্টমাইজেশন পরিষেবাগুলিতে বিশেষজ্ঞ, আপনি যদি আমাদের পণ্যগুলিতে আগ্রহী হন তবে দয়া করে আমাদের আপনার প্রয়োজনীয়তাগুলি বলুন, আমরা আপনাকে পেশাদার সমাধান, স্তর উত্পাদন, তারের, নীতিগত নকশা, ছাঁচ, প্যাচ, প্লাগ-ইন এবং অন্যান্য ওয়ান-স্টপ পরিষেবা প্রদান করতে সহায়তা করব।

অনুগ্রহ করে আমাদের সাথে লাইনে বা ই-মেইলে যোগাযোগ করুন, এবং আমরা আপনাকে আমাদের পেশাদার বিক্রয় দল থেকে একের পর এক পরিষেবা প্রদান করব। আপনার সময়ের জন্য আপনাকে ধন্যবাদ।
