পিসিবি বোর্ড কিভাবে ডিজাইন করবেন?
আমরা পেশাদার ফ্লেক্সিবল প্রিন্টেড সার্কিট বোর্ড প্রস্তুতকারক, এফপিসি ফ্লেক্সিবল সার্কিট বোর্ড, এফপিসি ফ্লেক্সিবল প্রিন্টেড সার্কিট, এইচডিআই প্রিন্টেড সার্কিট বোর্ড, এসএমডি এলইডি লাইট স্ট্রিপ, সিওবি এলইডি স্ট্রিপ, পিসিবি বোর্ড ডিজাইন, ফ্লেক্সিবল এলইডি ডিসপ্লে স্ক্রিন, ইলেকট্রনিক পিসিবি, প্রিন্টেড সার্কিট অ্যাসেম্বলি, সার্কিট কার্ড অ্যাসেম্বলি ইত্যাদি সরবরাহ করতে পারি।

পণ্যের মডেল:HQ047

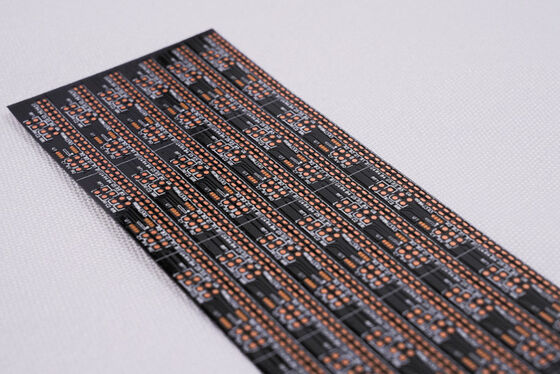

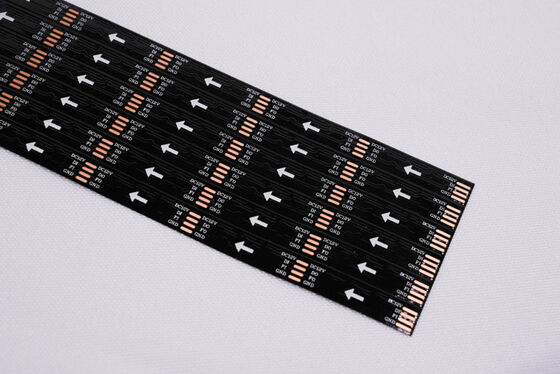

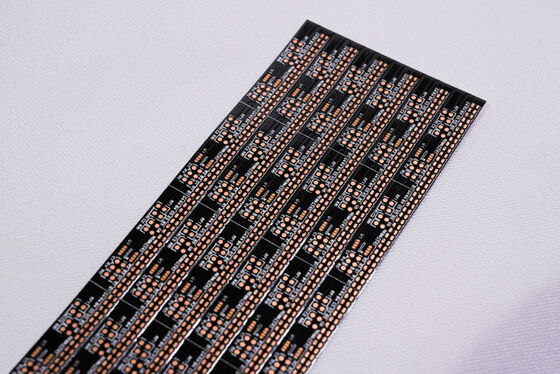

পণ্যের নাম:LED লাইট স্ট্রিপ FPC
পণ্যের বৈশিষ্ট্য: ডাবল লেয়ার সার্কিট বোর্ড, ডাবল-সাইডেড ব্ল্যাক ফিল্ম, হোয়াইট টেক্সট, সারফেস OSP অ্যান্টিঅক্সিডেন্ট

1. আমরা ফ্লেক্সিবল পিসিবি এবং এফপিসি প্রস্তুতকারক, আপনার প্রয়োজন অনুযায়ী বিভিন্ন উপাদান পুরুত্ব এবং প্রক্রিয়া প্রয়োজনীয়তা কাস্টমাইজ করতে পারি LED লাইট স্ট্রিপ FPC, প্রিসিশন FPC, রঙিন LED স্ট্রিপ FPC এবং অন্যান্য LED ফ্লেক্সিবল সার্কিট বোর্ড সিঙ্গেল, ডাবল-সাইডেড এবং মাল্টি-লেয়ার সহ।
2. ভাল নমনীয়তা এবং বাঁকানো প্রতিরোধ ক্ষমতা
কারখানায় একটি পেশাদার বেন্ডিং টেস্টার আছে, প্রতিটি ব্যাচের উপকরণ
ভর উৎপাদনের আগে লক্ষ লক্ষ বেন্ডিং পরীক্ষার মাধ্যমে পণ্যের গুণমান নিশ্চিত করা হয়।

প্রধান প্রযুক্তিগত প্যারামিটার:
1. মাত্রা সম্পর্কে:
প্রিসিশন FPC: সর্বোচ্চ আকার 240X500mm (সীমা 250X500mm), এবং সর্বনিম্ন আকারের কোন সীমা নেই। রোল মেটেরিয়াল বোর্ড: সর্বোচ্চ প্রস্থ 240। সর্বোচ্চ দৈর্ঘ্য 100 মিটার।
2. বোর্ডের স্তরের সংখ্যা

• একক-স্তর বোর্ডের কাঠামো সহজ এবং সাধারণত শিল্প নিয়ন্ত্রণ, ইলেকট্রনিক যন্ত্রপাতিতে ব্যবহৃত হয়, এবং তুলনামূলকভাবে সহজ সার্কিট সহ অন্যান্য ক্ষেত্রে।
• একক-স্তর FPC-এর তুলনায়, ডাবল-সাইডেড বোর্ডে দুটি স্তরের কপার ফয়েল থাকে, ভায়া বৃদ্ধি পায় এবং পরিবাহী পথ গঠিত হয়। এগুলি সাধারণত মোবাইল ফোন, স্বয়ংচালিত যন্ত্রপাতিতে এবং অন্যান্য পণ্যগুলিতে ব্যবহৃত হয়।

3. সোল্ডার মাস্কের রঙ
FPC-এর সোল্ডার মাস্কের রঙ হলুদ, কালো এবং সাদা। হলুদ ব্যবহার করার পরামর্শ দেওয়া হয়, হলুদ ফিল্ম বেশিরভাগ পণ্যের জন্য উপযুক্ত, যেমন বিভিন্ন কেবল পণ্য। কালো ফিল্ম সাধারণত উচ্চ-প্রান্তের বা আলো শোষণকারী পণ্যগুলিতে ব্যবহৃত হয়, যেমন গাড়ি, মোবাইল ফোন, LED ডিসপ্লে ইত্যাদি। সাদা ফিল্মে হলুদ ফিল্মের তুলনায় একটি অতিরিক্ত সাদা আবরণ থাকে এবং এটি প্রায়শই এমন পণ্যগুলিতে ব্যবহৃত হয় যেগুলির প্রতিফলন প্রয়োজন, যেমন আলো ফিক্সচার, LED ডিসপ্লে, মেডিকেল বিউটি পণ্য ইত্যাদি।
4. কপার ফয়েলের পুরুত্ব

• প্রিসিশন FPC সিঙ্গেল প্যানেল বিকল্পগুলির মধ্যে রয়েছে 18um (0.5oz) এবং 35um (1oz);
• প্রিসিশন FPC ডাবল-লেয়ার বোর্ড 12um (0.33oz), 18um (0.5oz), এবং 35um (1oz) থেকে নির্বাচন করা যেতে পারে।
• সাধারণ FPC সিঙ্গেল প্যানেল 18um/25um/35um (1oz)/50um নির্বাচন করতে পারে;
• সাধারণ FPC ডাবল-লেয়ার বোর্ড 18-25um, 25-25um, 35-35um, বা 35-70um থেকে নির্বাচন করা যেতে পারে।

5. সর্বনিম্ন লাইন প্রস্থ/লাইন ব্যবধান
সাধারণ পরিস্থিতিতে, ছোট হলে অসুবিধা বেশি হয়, ত্রুটির হার বেশি হয়, এবং সাধারণত কমপক্ষে 3mil ব্যবহার করার পরামর্শ দেওয়া হয়।

1. পরামর্শ
   FPC ফ্লেক্সিবল সার্কিট বোর্ড ডিজাইন এবং R&D ম্যানুফ্যাকচারিং-এ 16 বছরের ফোকাস, গ্রাহকদের ব্যক্তিগতকৃত সমাধান, ডিজাইন ড্রয়িং, নতুন পণ্যের উন্নয়ন এবং সংশ্লিষ্ট প্রযুক্তিগত সহায়তা প্রদান।
2. অফার
   একই ধরণের প্রযুক্তি, উপকরণ, উন্নত প্রযুক্তি, মূল্য ছাড়ের নমুনা বা ব্যাচ কোটেশন, গ্রাহকদের জন্য খরচ বাঁচাতে।
3. পেশাদারিত্ব
   আমাদের কোম্পানিতে জার্মানি, জাপান, তাইওয়ান এবং অন্যান্য অঞ্চলের উন্নত সরঞ্জাম এবং উৎপাদন প্রযুক্তি, পেশাদার উৎপাদন, স্কেল রয়েছে। আমাদের কারখানা প্রায় 20,000 বর্গ মিটার এলাকা জুড়ে বিস্তৃত, 800 জনেরও বেশি কর্মচারী এবং 50 জন সিনিয়র প্রযুক্তিগত মেরুদণ্ডী কর্মী রয়েছে।
4. ডিজাইন
   গ্রাহকদের জন্য সমাধান প্রদান করে আন্তর্জাতিক সিস্টেম সার্টিফিকেশন চূড়ান্ত করা, সাবস্ট্রেট উৎপাদন, ওয়্যারিং, প্রিন্সিপাল ডিজাইন, মোল্ড, প্যাচ, প্লাগ-ইন এবং ওপেন স্টিল মেশ এক-স্টপ পরিষেবা প্রদান করতে পারে, 16 বছরের পেশাদার এবং প্রযুক্তিগত স্তরের অবক্ষেপণ, আপনার পছন্দ এবং বিশ্বাসের যোগ্য।
5. নমুনা তৈরি
   আমরা FPC নমুনা তৈরি এবং কাস্টমাইজেশন পরিষেবাগুলিতে বিশেষজ্ঞ, কোম্পানির একটি ত্বরান্বিত উৎপাদন লাইন রয়েছে, যেমন: ফ্লেক্সিবল সার্কিট বোর্ড ডুয়াল প্যানেল নমুনা 5-7 দিনের মধ্যে সম্পন্ন করা যেতে পারে।

এই সাইটের সমস্ত ছবি বাস্তব। আলো, শুটিং কোণ এবং ডিসপ্লে রেজোলিউশনের পরিবর্তনের কারণে, আপনি যে ছবিটি দেখছেন তাতে কিছু মাত্রার ক্রোমাটিক অ্যাবারেশন থাকতে পারে। GongDong HongQi চীনের 16 বছরের ইতিহাস সহ একটি পেশাদার সার্কিট বোর্ড প্রস্তুতকারক। আমাদের পণ্যগুলি প্রতি বছর আপডেট এবং আপগ্রেড করা হয় এবং আমরা সব ধরণের FPC নমুনা তৈরি এবং কাস্টমাইজেশন পরিষেবাগুলিতে বিশেষজ্ঞ, আপনি যদি আমাদের পণ্যগুলিতে আগ্রহী হন, তাহলে অনুগ্রহ করে আপনার প্রয়োজনীয়তাগুলি আমাদের জানান, আমরা আপনাকে পেশাদার সমাধান, সাবস্ট্রেট উৎপাদন, ওয়্যারিং, প্রিন্সিপাল ডিজাইন, মোল্ড, প্যাচ, প্লাগ-ইন এবং অন্যান্য এক-স্টপ পরিষেবা সরবরাহ করতে সহায়তা করব।
অনুগ্রহ করে আমাদের সাথে অনলাইনে যোগাযোগ করুন বা আমাদের ইমেল করুন, এবং আমরা আপনাকে আমাদের পেশাদার বিক্রয় দল থেকে এক-এক পরিষেবা প্রদান করব। আপনার সময়ের জন্য ধন্যবাদ।
