FPC ডিজাইন পরামিতি

প্রধান প্রযুক্তিগত পরামিতিঃ
1- মাত্রা সম্পর্কেঃ
নির্ভুলতা FPC: সর্বোচ্চ আকার 240X500mm (সীমা 250X500mm), এবং সর্বনিম্ন আকারের কোন সীমা নেই। রোল উপাদান বোর্ডঃ সর্বোচ্চ প্রস্থ 240. সর্বোচ্চ দৈর্ঘ্য 100 মিটার।
2. বোর্ডে স্তর সংখ্যা

• এক-স্তর বোর্ড কাঠামো সহজ এবং সাধারণত শিল্প নিয়ন্ত্রণ, বৈদ্যুতিন যন্ত্রপাতি এবং তুলনামূলকভাবে সহজ সার্কিট সহ অন্যান্য ক্ষেত্রে ব্যবহৃত হয়।
• এক-স্তরীয় এফপিসির তুলনায়, দ্বি-পার্শ্বযুক্ত বোর্ডগুলিতে তামার ফয়েল, বর্ধিত ভিয়াস এবং গঠিত পরিবাহী পথের দুটি স্তর রয়েছে। এগুলি সাধারণত মোবাইল ফোনে ব্যবহৃত হয়,অটোমোবাইল যন্ত্রপাতি এবং অন্যান্য পণ্য.

3সোল্ডার মাস্কের রঙ

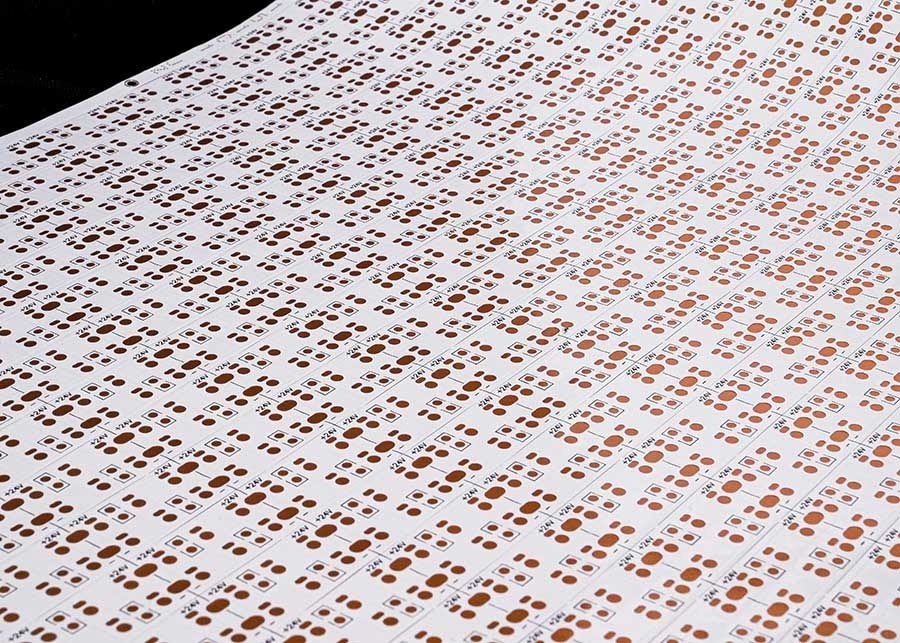

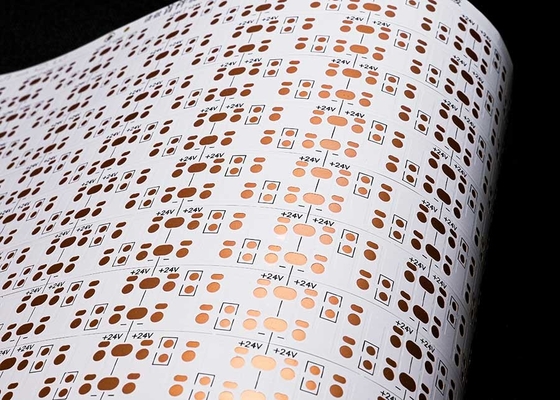

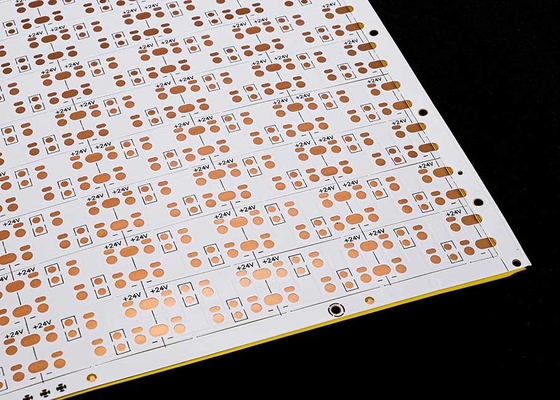

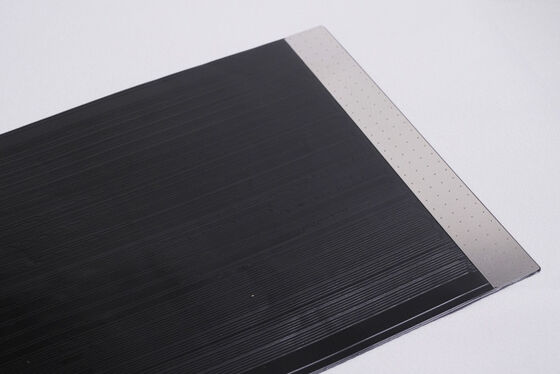

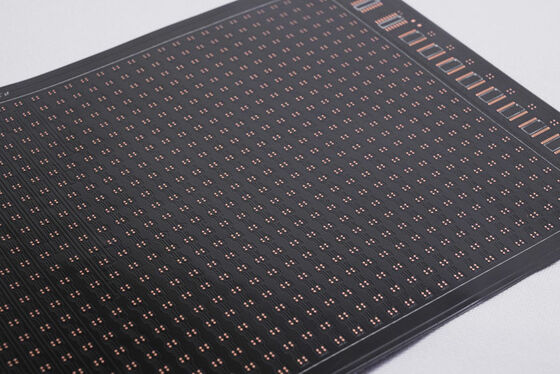

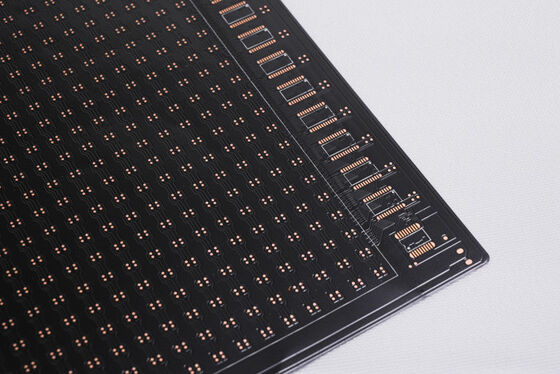

এফপিসির সোল্ডার মাস্কের রঙ হলুদ, কালো এবং সাদা। হলুদ ব্যবহার করার পরামর্শ দিন, হলুদ ফিল্ম বিভিন্ন ক্যাবল পণ্যগুলির মতো পণ্যগুলির বিশাল সংখ্যাগরিষ্ঠের জন্য উপযুক্ত।কালো ফিল্ম সাধারণত উচ্চ-শেষ বা আলো শোষণকারী পণ্যগুলিতে ব্যবহৃত হয়, যেমন গাড়ি, মোবাইল ফোন, এলইডি ডিসপ্লে ইত্যাদি। সাদা ফিল্ম হলুদ ফিল্মের তুলনায় সাদা লেপের অতিরিক্ত স্তর রয়েছে এবং প্রায়শই প্রতিফলন প্রয়োজন এমন পণ্যগুলিতে ব্যবহৃত হয়,যেমন আলোকসজ্জা, LED ডিসপ্লে, মেডিকেল বিউটি প্রোডাক্ট ইত্যাদি।
4. তামার ফোলার বেধ

• সুনির্দিষ্ট এফপিসি একক প্যানেলের বিকল্পগুলির মধ্যে 18um (0.5oz) এবং 35um (1oz) অন্তর্ভুক্ত রয়েছে;
• সুনির্দিষ্ট এফপিসি ডাবল-লেয়ার বোর্ডটি 12um (0.33oz), 18um (0.5oz), এবং 35um (1oz) থেকে নির্বাচন করা যেতে পারে।
• সাধারণ FPC একক প্যানেল 18um/25um/35um (1oz)/50um নির্বাচন করতে পারেন;
• সাধারণ FPC ডাবল-লেয়ার বোর্ডগুলি 18-25um, 25-25um, 35-35um, বা 35-70um থেকে নির্বাচন করা যেতে পারে।

5ন্যূনতম লাইন প্রস্থ/লাইন স্পেসিং
স্বাভাবিক পরিস্থিতিতে, অসুবিধা যত কম, ত্রুটি হার তত বেশি, এবং এটি সাধারণত কমপক্ষে 3 মিলি ব্যবহার করার পরামর্শ দেওয়া হয়।
