PCB বোর্ড কিভাবে ডিজাইন করবেন?
আমরা পেশাদার নমনীয় সার্কিট বোর্ড প্রস্তুতকারক, আমরা FPC নমনীয় সার্কিট বোর্ড, FPC নমনীয় মুদ্রিত সার্কিট বোর্ড, HDI মুদ্রিত সার্কিট বোর্ড, SMD LED লাইট স্ট্রিপ, COB LED লাইট স্ট্রিপ, PCB বোর্ড ডিজাইন, নমনীয় LED ডিসপ্লে স্ক্রীন, ইলেকট্রনিক PCB, সার্কিট বোর্ড অ্যাসেম্বলি, সার্কিট বোর্ড অ্যাসেম্বলি, হোম অ্যাপ্লায়েন্স ফেসিয়াল মাস্ক এবং হেয়ার রিমুভার ইলেকট্রনিক বোর্ড ইত্যাদি সরবরাহ করতে পারি।

উন্নত SMT প্রযুক্তি ব্যবহার করে পেশাদার LED ফেসিয়াল মাস্ক সার্কিট বোর্ড
আদর্শ ফেসিয়াল মাস্ক পণ্য

পণ্যের বিবরণ:

পণ্যের মডেল:HQ010

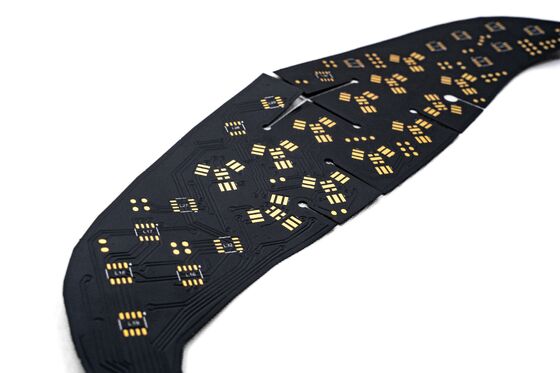

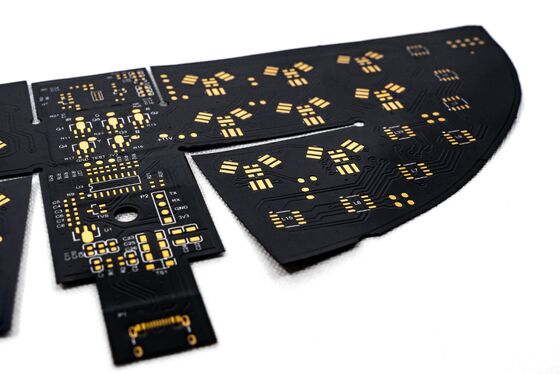

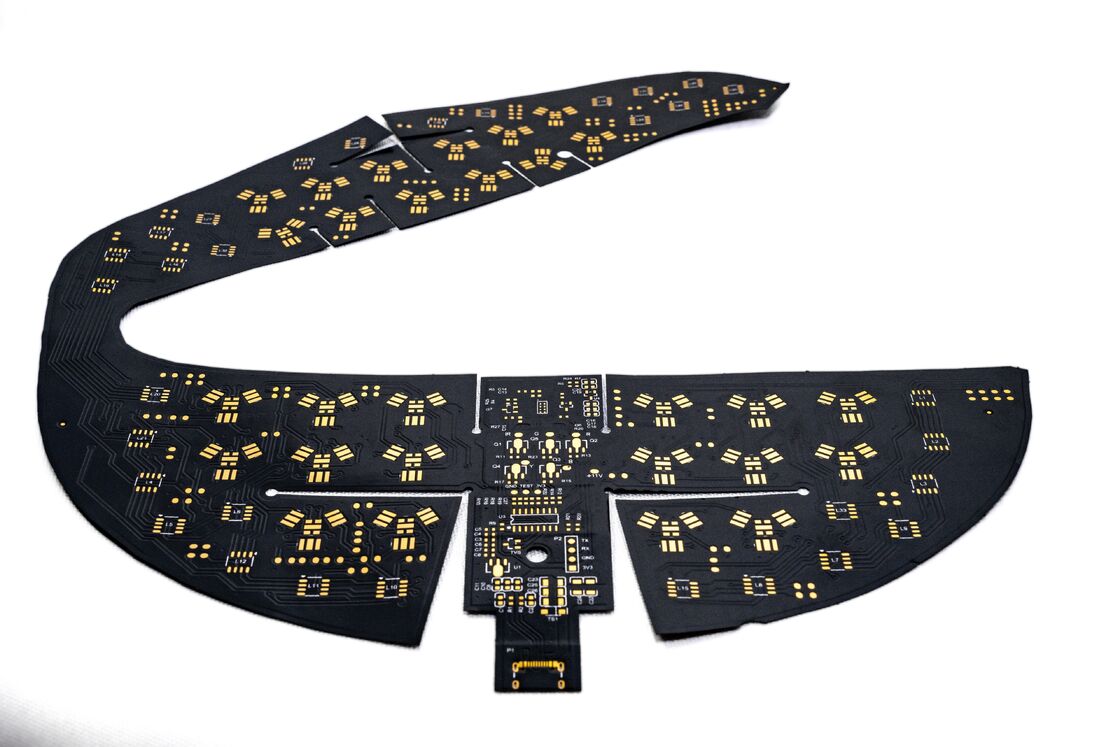

পণ্যের নাম:ফোটন ফেসিয়াল মাস্ক FPC/LED ফেসিয়াল মাস্ক সার্কিট বোর্ড

পণ্যের বৈশিষ্ট্য:ডাবল-লেয়ার বোর্ড, ডাবল-সাইড ফয়েল কোটিং, সাদা বোর্ড, কালো অক্ষর, OSP অ্যান্টি-অক্সিডেশন

পণ্যের স্পেসিফিকেশন:
1. আপনার প্রয়োজন অনুযায়ী বিভিন্ন উপকরণ পুরুত্ব এবং কারিগরি প্রয়োজনীয়তা কাস্টমাইজ করুন LED নমনীয় ফেসিয়াল মাস্ক সার্কিট বোর্ড, LED ফেসিয়াল মাস্ক সিঙ্গেল/ডাবল-সাইড মাল্টি-লেয়ার কোটিং।
2. ভাল নমনীয়তা এবং অ্যান্টি-বেন্ডিং পারফরম্যান্স
কারখানার পেশাদার বেন্ডিং টেস্টিং মেশিন আছে, প্রতিটি ব্যাচের উপকরণ পাস করেছে
লক্ষ লক্ষ বার বেন্ডিং পরীক্ষা

FPC ডিজাইন প্যারামিটার

প্রধান প্রযুক্তিগত পরামিতি:

1. মাত্রা সম্পর্কে:
প্রিসিশন FPC: সর্বোচ্চ আকার 240X500mm (সীমা 250X500mm), এবং সর্বনিম্ন আকারের কোন সীমা নেই। রোল মেটেরিয়াল বোর্ড: সর্বোচ্চ প্রস্থ 240। সর্বোচ্চ দৈর্ঘ্য 100 মিটার।

2. বোর্ডের স্তরের সংখ্যা

• একক-স্তর বোর্ডের গঠন সহজ এবং সাধারণত শিল্প নিয়ন্ত্রণ, ইলেকট্রনিক যন্ত্র এবং তুলনামূলকভাবে সহজ সার্কিট সহ অন্যান্য ক্ষেত্রে ব্যবহৃত হয়।
• একক-স্তর FPC-এর তুলনায়, ডাবল-সাইড বোর্ডগুলিতে দুটি স্তরের কপার ফয়েল, বর্ধিত ভায়া এবং গঠিত পরিবাহী পথ রয়েছে। এগুলি সাধারণত মোবাইল ফোন, স্বয়ংচালিত যন্ত্র এবং অন্যান্য পণ্যগুলিতে ব্যবহৃত হয়।

3. সোল্ডার মাস্কের রঙ
FPC-এর সোল্ডার মাস্কের রঙ হলুদ, কালো এবং সাদা। হলুদ ব্যবহার করার পরামর্শ দেওয়া হচ্ছে, হলুদ ফিল্ম বেশিরভাগ পণ্যের জন্য উপযুক্ত, যেমন বিভিন্ন কেবল পণ্য। কালো ফিল্ম সাধারণত উচ্চ-প্রান্তের বা আলো শোষণকারী পণ্যগুলিতে ব্যবহৃত হয়, যেমন গাড়ি, মোবাইল ফোন, LED ডিসপ্লে ইত্যাদি। সাদা ফিল্মে হলুদ ফিল্মের তুলনায় একটি অতিরিক্ত সাদা আবরণ স্তর রয়েছে এবং এটি প্রায়শই এমন পণ্যগুলিতে ব্যবহৃত হয় যেগুলির জন্য প্রতিফলন প্রয়োজন, যেমন আলো ফিক্সচার, LED ডিসপ্লে, মেডিকেল বিউটি পণ্য ইত্যাদি।

4. কপার ফয়েলের পুরুত্ব

• প্রিসিশন FPC সিঙ্গেল প্যানেল বিকল্পগুলির মধ্যে রয়েছে 18um (0.5oz) এবং 35um (1oz);
• প্রিসিশন FPC ডাবল-লেয়ার বোর্ড 12um (0.33oz), 18um (0.5oz), এবং 35um (1oz) থেকে নির্বাচন করা যেতে পারে।
• সাধারণ FPC সিঙ্গেল প্যানেল 18um/25um/35um (1oz)/50um নির্বাচন করতে পারে;
• সাধারণ FPC ডাবল-লেয়ার বোর্ড 18-25um, 25-25um, 35-35um, বা 35-70um থেকে নির্বাচন করা যেতে পারে।

5. সর্বনিম্ন লাইন প্রস্থ/লাইন ব্যবধান
সাধারণ পরিস্থিতিতে, যত ছোট অসুবিধা, তত বেশি ত্রুটির হার, এবং সাধারণত কমপক্ষে 3mil ব্যবহার করার পরামর্শ দেওয়া হয়।

পরিষেবা প্রক্রিয়া

1. পরামর্শ
   FPC নমনীয় সার্কিট বোর্ড ডিজাইন এবং R&D উৎপাদনে 16 বছরের ফোকাস, গ্রাহকদের ব্যক্তিগতকৃত সমাধান, ডিজাইন অঙ্কন, নতুন পণ্য উন্নয়ন এবং সম্পর্কিত প্রযুক্তিগত সহায়তা প্রদান।

2. অফার
   একই ধরণের প্রযুক্তি, উপকরণ, উন্নত প্রযুক্তি, মূল্য ছাড়ের নমুনা বা ব্যাচ উদ্ধৃতি, গ্রাহকদের জন্য খরচ বাঁচাতে।

3. পেশাদারিত্ব
   আমাদের কোম্পানিতে জার্মানি, জাপান, তাইওয়ান এবং অন্যান্য অঞ্চলের উন্নত সরঞ্জাম এবং উৎপাদন প্রযুক্তি, পেশাদার উৎপাদন, স্কেল রয়েছে। আমাদের কারখানা প্রায় 20,000 বর্গ মিটার এলাকা জুড়ে বিস্তৃত, 800 জনের বেশি কর্মচারী এবং 50 জন সিনিয়র প্রযুক্তিগত মেরুদণ্ডী কর্মী রয়েছে।

4. ডিজাইন
   গ্রাহকদের জন্য সমাধান প্রদান করুন যাতে একাধিক আন্তর্জাতিক সিস্টেম সার্টিফিকেশন চূড়ান্ত করা যায়, সাবস্ট্রেট উৎপাদন, ওয়্যারিং, নীতি নকশা, ছাঁচ, প্যাচ, প্লাগ-ইন এবং ওপেন স্টিল মেশ এক-স্টপ পরিষেবা প্রদান করতে পারে, 16 বছরের পেশাদার এবং প্রযুক্তিগত স্তরের অবক্ষেপণ, আপনার পছন্দ এবং বিশ্বাসের যোগ্য।

5. নমুনা তৈরি
   আমরা FPC নমুনা তৈরি এবং কাস্টমাইজেশন পরিষেবাগুলিতে বিশেষজ্ঞ, কোম্পানির একটি ত্বরান্বিত উৎপাদন লাইন রয়েছে, যেমন: নমনীয় সার্কিট বোর্ড ডাবল প্যানেল নমুনা 5-7 দিনের মধ্যে সম্পন্ন করা যেতে পারে।

শংসাপত্র এবং সম্মান

অনুগ্রহ করে লক্ষ্য করুন:
এই সাইটের সমস্ত ছবি বাস্তব। আলো, শুটিং কোণ এবং ডিসপ্লে রেজোলিউশনের পরিবর্তনের কারণে, আপনি যে ছবিটি দেখছেন তাতে কিছু মাত্রার ক্রোম্যাটিক অ্যাবারেশন থাকতে পারে। GongDong HongQi চীনে 16 বছরের ইতিহাস সহ একটি পেশাদার সার্কিট বোর্ড প্রস্তুতকারক। আমাদের পণ্যগুলি প্রতি বছর আপডেট এবং আপগ্রেড করা হয় এবং আমরা সমস্ত ধরণের FPC নমুনা তৈরি এবং কাস্টমাইজেশন পরিষেবাগুলিতে বিশেষজ্ঞ, আপনি যদি আমাদের পণ্যগুলিতে আগ্রহী হন তবে দয়া করে আপনার প্রয়োজনীয়তাগুলি আমাদের বলুন, আমরা আপনাকে পেশাদার সমাধান, সাবস্ট্রেট উৎপাদন, ওয়্যারিং, নীতি নকশা, ছাঁচ, প্যাচ, প্লাগ-ইন এবং অন্যান্য এক-স্টপ পরিষেবা সরবরাহ করতে সহায়তা করব।
অনুগ্রহ করে আমাদের সাথে অনলাইনে যোগাযোগ করুন বা আমাদের ইমেল করুন, এবং আমাদের পেশাদার বিক্রয় দল আপনাকে এক-এক পরিষেবা প্রদান করবে। আপনার সময়ের জন্য ধন্যবাদ।
