একটি FPC বোর্ড কিভাবে ডিজাইন করবেন?

আমরা ফ্লেক্সিবল প্রিন্টেড সার্কিট বোর্ড (FPC)-এর পেশাদার প্রস্তুতকারক, যারা FPC ফ্লেক্সিবল সার্কিট বোর্ড, HDI প্রিন্টেড সার্কিট বোর্ড, SMD LED লাইট স্ট্রিপ, COB LED স্ট্রিপ, PCB বোর্ড ডিজাইন, ফ্লেক্সিবল LED ডিসপ্লে স্ক্রিন, ইলেকট্রনিক PCB এবং প্রিন্টেড সার্কিট অ্যাসেম্বলি তৈরিতে বিশেষজ্ঞ। আমাদের পরিষেবাগুলির মধ্যে সার্কিট কার্ড অ্যাসেম্বলি এবং আরও অনেক কিছু অন্তর্ভুক্ত।

পণ্যের বিবরণ:

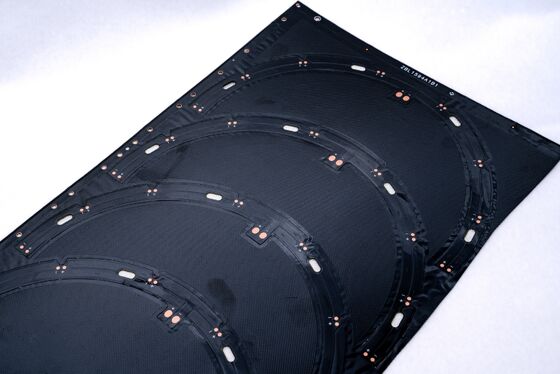

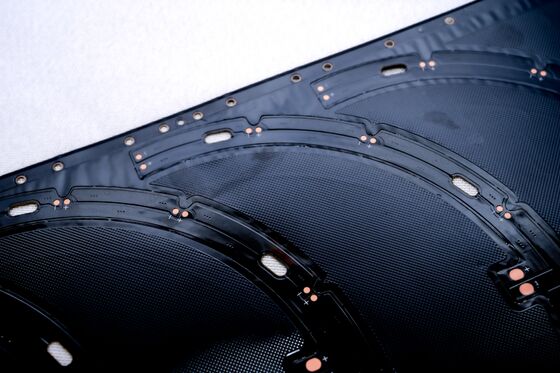

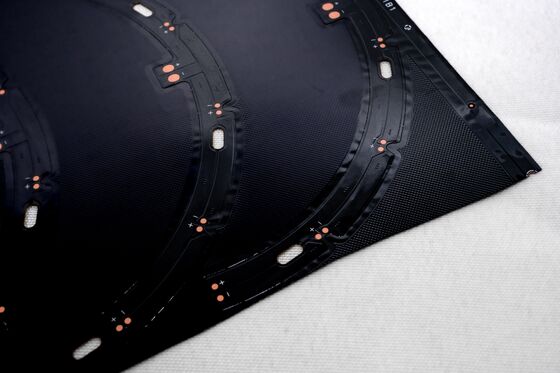

• পণ্যের মডেল: HQ00512
• পণ্যের নাম: বাঁকা প্লেট
• বৈশিষ্ট্য: ডাবল-লেয়ার বোর্ড, ডাবল-সাইডেড ফিল্ম কোটিং, সাদা বেসবোর্ড, কালো টেক্সট এবং OSP অ্যান্টি-অক্সিডেশন ট্রিটমেন্ট।

পণ্যের স্পেসিফিকেশন:

1. কাস্টমাইজেশন বিকল্প:
   ফ্লেক্সিবল PCB এবং FPC বোর্ডের প্রস্তুতকারক হিসাবে, আমরা নির্দিষ্ট পুরুত্বের প্রয়োজনীয়তা এবং প্রক্রিয়াকরণের চাহিদা মেটাতে উপকরণ তৈরি করি। আমরা বিভিন্ন অ্যাপ্লিকেশনের জন্য সিঙ্গেল-সাইডেড, ডাবল-সাইডেড এবং মাল্টি-লেয়ার্ড LED স্ট্রিপ FPC অফার করি।

2. নমনীয়তা এবং স্থায়িত্ব:
   আমাদের FPC-গুলি চমৎকার নমনীয়তা এবং বাঁক প্রতিরোধ ক্ষমতা প্রদর্শন করে। প্রতিটি ব্যাচ ব্যাপক উৎপাদনের আগে একটি পেশাদার বেন্ডিং পরীক্ষকের মাধ্যমে কঠোর পরীক্ষার মধ্য দিয়ে যায়, যা ব্যর্থতা ছাড়াই কয়েক হাজার বেন্ড চক্র নিশ্চিত করে।

FPC ডিজাইন প্যারামিটার:

1. মাত্রা:

   • প্রিসিশন FPC: সর্বাধিক আকার: 240mm x 500mm (250mm x 500mm পর্যন্ত), সর্বনিম্ন আকারের কোনো সীমাবদ্ধতা নেই।
   • রোল উপাদান বোর্ড: সর্বাধিক প্রস্থ: 240mm, সর্বাধিক দৈর্ঘ্য: 100 মিটার।

2. লেয়ারের সংখ্যা:

   • এক-স্তর বোর্ডগুলি গঠনে সহজ এবং শিল্প নিয়ন্ত্রণ এবং ইলেকট্রনিক যন্ত্রের অ্যাপ্লিকেশনগুলির জন্য আদর্শ।
   • ডাবল-সাইডেড বোর্ডগুলিতে দুটি স্তরের তামার ফয়েল রয়েছে যা আরও বেশি ভায়া সহ, মোবাইল ডিভাইস, অটোমোটিভ যন্ত্র এবং অনুরূপ পণ্যগুলিতে জটিল সার্কিটের জন্য উপযুক্ত পরিবাহী পথ তৈরি করে।

3. সোল্ডার মাস্কের রঙ:
   বিকল্পগুলির মধ্যে রয়েছে হলুদ, কালো এবং সাদা।

   • সাধারণ উদ্দেশ্যে ব্যবহারের জন্য হলুদ সুপারিশ করা হয়, যেমন কেবল পণ্য।
   • কালো সাধারণত উচ্চ-শ্রেণীর বা আলো-শোষণকারী পণ্যগুলিতে ব্যবহৃত হয় (যেমন, গাড়ি, ফোন, LED ডিসপ্লে)।
   • সাদার মধ্যে একটি অতিরিক্ত প্রতিফলিত আবরণ অন্তর্ভুক্ত থাকে, যা আলো ফিক্সচার, LED ডিসপ্লে, চিকিৎসা নান্দনিকতা এবং প্রতিফলন প্রয়োজন এমন অনুরূপ অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে।

4. তামার ফয়েলের পুরুত্ব:

   • প্রিসিশন FPC সিঙ্গেল প্যানেল: 18µm (0.5oz) বা 35µm (1oz)।
   • প্রিসিশন FPC ডাবল-লেয়ার বোর্ড: 12µm (0.33oz), 18µm (0.5oz), বা 35µm (1oz)।
   • স্ট্যান্ডার্ড FPC সিঙ্গেল প্যানেল: 18µm/25µm/35µm (1oz)/50µm।
   • স্ট্যান্ডার্ড FPC ডাবল-লেয়ার বোর্ড: বিকল্পগুলির মধ্যে রয়েছে 18-25µm, 25-25µm, 35-35µm, বা 35-70µm।

5. ন্যূনতম লাইন প্রস্থ/স্পেসিং:
   ছোট মাত্রা সম্ভব হলেও, এটি ত্রুটির ঝুঁকি বাড়ায়। সাধারণত লাইন প্রস্থ এবং স্পেসিংয়ের জন্য কমপক্ষে 3mil ব্যবহার করার পরামর্শ দেওয়া হয়।
