পণ্যের বিবরণ

বাড়ি পণ্য

RGBW 4-চিপ সহ ডাবল লেয়ার LED FPC - কাস্টমাইজযোগ্য নমনীয় মুদ্রিত সার্কিট বোর্ড

RGBW 4-চিপ সহ ডাবল লেয়ার LED FPC - কাস্টমাইজযোগ্য নমনীয় মুদ্রিত সার্কিট বোর্ড

ব্র্যান্ড নাম:	HONGQI
মডেল নম্বর:	HQ00535
MOQ.:	500 পিসি
মূল্য:	আলোচনাযোগ্য
বিতরণ সময়:	আলোচনা সাপেক্ষে
অর্থ প্রদানের শর্তাবলী:	এল/সি, ডি/এ, টি/টি

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

গুয়াংডং, চীন

সাক্ষ্যদান:

UL E477885 IATF16949 GB/T 16949

প্যাকেজিং বিবরণ:

শক্তিশালী কাগজের ক্ষেত্রে প্যাক

যোগানের ক্ষমতা:

প্রতি মাসে 100000 টুকরা

বিশেষভাবে তুলে ধরা:

ডাবল লেয়ার FPC LED RGBW

৪-চিপ LED FPCB বোর্ড

গ্যারান্টি সহ অভিজ্ঞ FPCB প্রস্তুতকারক

পণ্যের বর্ণনা

HQ046 LED লাইট স্ট্রিপ FPC - প্রযুক্তিগত বিবরণী

নমনীয় মুদ্রিত সার্কিট (এফপিসি) আধুনিক এলইডি লাইট স্ট্রিপ অ্যাপ্লিকেশনগুলিতে প্রয়োজনীয় উপাদান, যার জন্য উচ্চ নমনীয়তা, নির্ভরযোগ্যতা এবং কাস্টমাইজেশন ক্ষমতা প্রয়োজন।এইচকিউ 046 এলইডি লাইট স্ট্রিপ এফপিসি একটি দ্বি-স্তরযুক্ত নমনীয় সার্কিট বোর্ড যা বিভিন্ন আলোকসজ্জার দৃশ্যের জন্য ডিজাইন করা হয়েছে, ব্যাপক প্রযুক্তিগত পরামিতি এবং কাস্টমাইজেশন সেবা প্রদান করে।

পণ্যের সংক্ষিপ্ত বিবরণ

প্যারামিটার	স্পেসিফিকেশন
প্রোডাক্ট মডেল	HQ00535
পণ্যের নাম	LED লাইট স্ট্রিপ FPC
সার্কিট কাঠামো	ডাবল-লেয়ার সার্কিট বোর্ড
পৃষ্ঠের আবরণ	ডাবল সাইড কালো লেদারের মাস্ক; কালো লেখা
অ্যান্টিঅক্সিড্যান্ট চিকিৎসা	ওএসপি (অর্গানিক সোল্ডারাবিলিটি কনজারভেটিভ)
মূল পারফরম্যান্স	উচ্চ নমনীয়তা; চমৎকার বাঁক প্রতিরোধের

প্রযুক্তিগত বিবরণী এবং কাস্টমাইজেশন

মাত্রার বিবরণী

সঠিকতাঃসর্বাধিক আকারঃ 240×500mm (সীমাঃ 250×500mm); ন্যূনতম আকারঃ কোনও সীমাবদ্ধতা নেই
রোল উপাদান FPC:সর্বাধিক প্রস্থঃ 240mm; সর্বাধিক দৈর্ঘ্যঃ 100 মিটার

সার্কিট স্তর কনফিগারেশন

এক-স্তরীয় FPC:শিল্প নিয়ন্ত্রণ এবং প্রাথমিক আলো সিস্টেমের কম জটিলতার সার্কিটগুলির জন্য সহজ কাঠামো
ডাবল-লেয়ার এফপিসিঃমোবাইল ডিভাইস এবং অটোমোবাইল প্যানেলের মতো উচ্চ সংহত পণ্যগুলির জন্য উন্নত ভায়াস সহ দ্বৈত তামার ফয়েল স্তর
মাল্টি-লেয়ার এফপিসিঃঘন ওয়্যারিং প্রয়োজন অতি-উচ্চ জটিলতা অ্যাপ্লিকেশন জন্য কাস্টমাইজযোগ্য

সোল্ডার মাস্ক রঙের বিকল্প

হলুদ সোল্ডার মাস্ক:সাধারণ ক্যাবল সমন্বয়গুলির জন্য ব্যয়বহুল বিকল্প
ব্ল্যাক সোল্ডার মাস্ক:আলোর প্রতিফলন হ্রাস করার জন্য উচ্চ-শেষ অ্যাপ্লিকেশনগুলির জন্য পছন্দসই
হোয়াইট সোল্ডার মাস্ক:আলোকসজ্জা এবং প্রদর্শনের জন্য উন্নত প্রতিচ্ছবি

তামার ফয়েল বেধ

সঠিকতাঃএকক স্তরঃ 18μm (0.5oz), 35μm (1oz); ডাবল-স্তরঃ 12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
স্ট্যান্ডার্ড এফপিসিঃএকক স্তরঃ 18μm, 25μm, 35μm (1oz), 50μm; ডাবল স্তরঃ 18-25μm, 25-25μm, 35-35μm, 35-70μm

ন্যূনতম লাইন প্রস্থ/স্পেসিং

ন্যূনতম লাইন প্রস্থ এবং দূরত্ব FPC নির্ভুলতা জন্য সমালোচনামূলক। যদিও সূক্ষ্ম মাত্রা অর্জনযোগ্য,৩ মিলিমিটার (০.০৭৬ মিমি)উৎপাদন উৎপাদন ও খরচ কার্যকারিতার ভারসাম্য বজায় রাখার জন্য ব্যবহারিক ন্যূনতম হিসাবে সুপারিশ করা হয়।

মূল পারফরম্যান্স ও গুণমান নিয়ন্ত্রণ

নমনীয়তা এবং নমন প্রতিরোধের

HQ046 FPC ব্যতিক্রমী নমনীয়তা প্রদর্শন করে, কঠোর মান নিয়ন্ত্রণের মাধ্যমে যাচাই করা হয়।গতিশীল অ্যাপ্লিকেশনগুলিতে ক্লান্তি ব্যর্থতার প্রতিরোধের নিশ্চিতকরণ.

উৎপাদন ক্ষমতা

কারখানার এলাকা: প্রায় ২০,০০০ বর্গ মিটার
কর্মীশক্তিঃ ৫০ জন সিনিয়র টেকনিক্যাল বিশেষজ্ঞ সহ ৮০০ জনেরও বেশি কর্মী
উৎপাদন লাইনঃ নমুনা দ্রুত এবং ব্যাচ উত্পাদন উভয় বিশেষীকরণ
জার্মানি, জাপান এবং তাইওয়ান থেকে উন্নত সরঞ্জাম

কাস্টমাইজেশন সার্ভিস প্রক্রিয়া

পরামর্শ ও প্রযুক্তিগত সহায়তা

FPC ডিজাইন, R&D, এবং উত্পাদন মধ্যে 16 বছরের দক্ষতা leveraging, আমরা ব্যক্তিগতকৃত সমাধান নকশা, অঙ্কন অপ্টিমাইজেশান, নতুন পণ্য উন্নয়ন সমর্থন,এবং পেশাদার প্রযুক্তিগত পরামর্শ.

ডিজাইন এবং ইন্টিগ্রেশন

আমাদের পরিষেবাগুলি সাবস্ট্র্যাট উত্পাদন, সার্কিট ওয়্যারিং এবং স্কিম্যাটিক ডিজাইন, ছাঁচ বিকাশ, এসএমটি এবং থ্রু-হোল সমাবেশ এবং ইস্পাত জাল উত্পাদন সহ পুরো এফপিসি মূল্য শৃঙ্খলা জুড়ে।সমস্ত প্রক্রিয়া আন্তর্জাতিক সার্টিফিকেশন মেনে চলে.

নমুনা তৈরি

একটি দ্রুত উৎপাদন লাইন নমুনা উত্পাদন নিবেদিত হয়, সীসা সময় হিসাবে সংক্ষিপ্ত সঙ্গেডাবল-লেয়ার এফপিসি নমুনার জন্য 5-7 দিন, যা দ্রুত প্রোটোটাইপিং এবং যাচাইকরণকে সম্ভব করে।

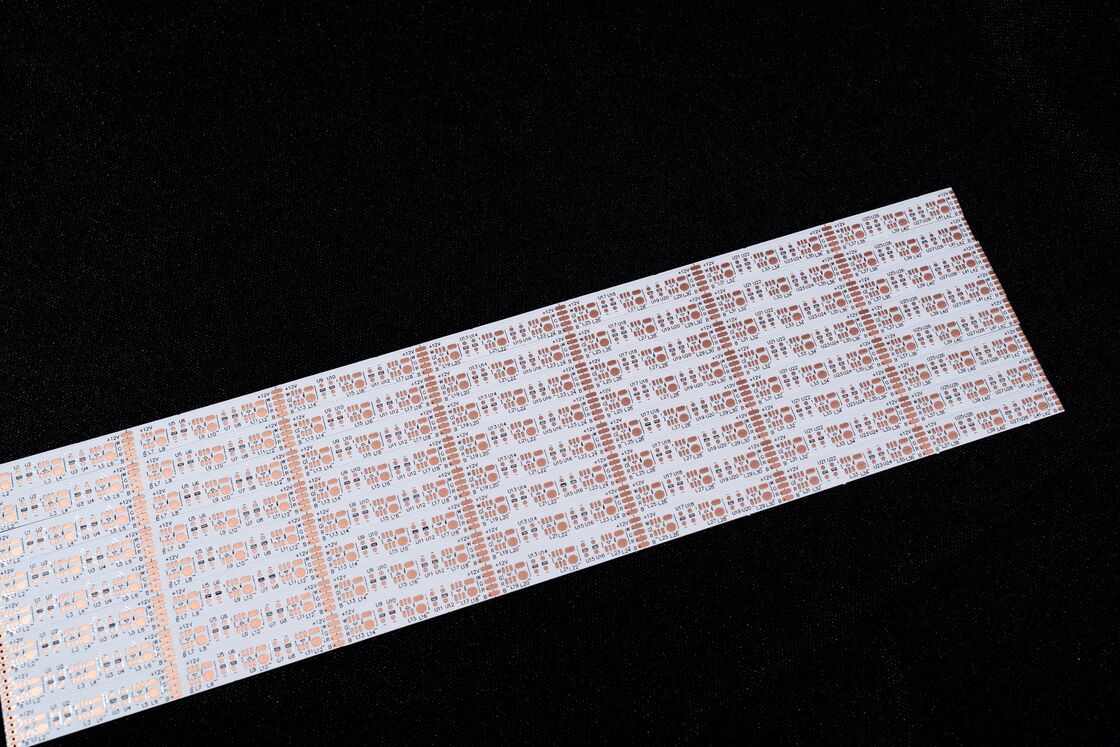

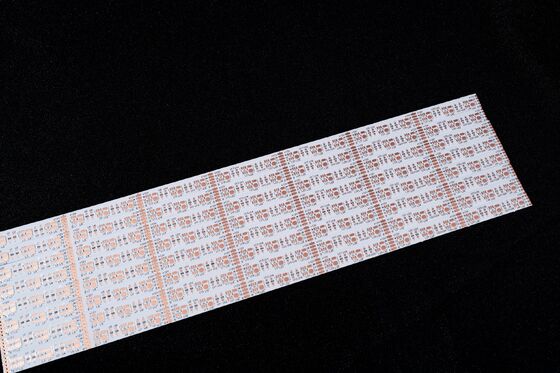

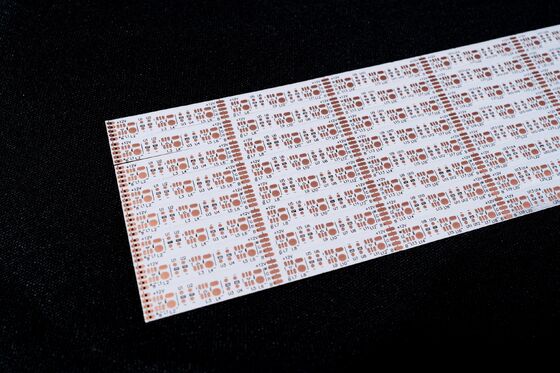

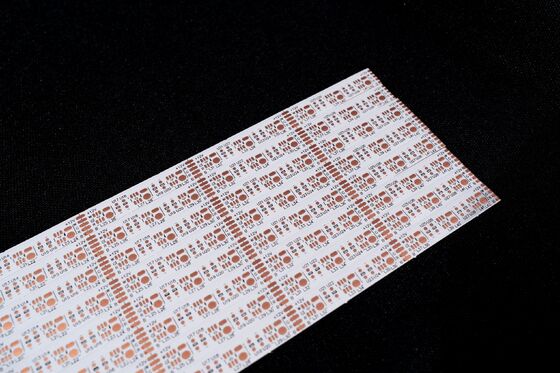

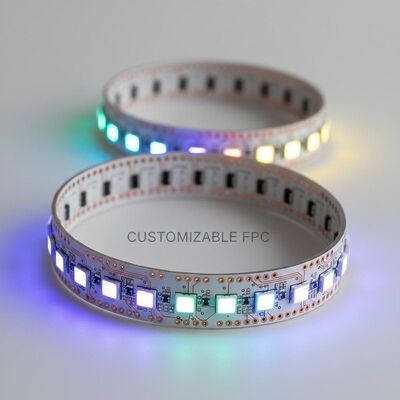

প্রোডাক্টের ছবি

RGBW 4-চিপ সহ ডাবল লেয়ার LED FPC - কাস্টমাইজযোগ্য নমনীয় মুদ্রিত সার্কিট বোর্ড 0

RGBW 4-চিপ সহ ডাবল লেয়ার LED FPC - কাস্টমাইজযোগ্য নমনীয় মুদ্রিত সার্কিট বোর্ড 1

RGBW 4-চিপ সহ ডাবল লেয়ার LED FPC - কাস্টমাইজযোগ্য নমনীয় মুদ্রিত সার্কিট বোর্ড 2

RGBW 4-চিপ সহ ডাবল লেয়ার LED FPC - কাস্টমাইজযোগ্য নমনীয় মুদ্রিত সার্কিট বোর্ড 3

RGBW 4-চিপ সহ ডাবল লেয়ার LED FPC - কাস্টমাইজযোগ্য নমনীয় মুদ্রিত সার্কিট বোর্ড 4

RGBW 4-চিপ সহ ডাবল লেয়ার LED FPC - কাস্টমাইজযোগ্য নমনীয় মুদ্রিত সার্কিট বোর্ড 5

RGBW 4-চিপ সহ ডাবল লেয়ার LED FPC - কাস্টমাইজযোগ্য নমনীয় মুদ্রিত সার্কিট বোর্ড 6

RGBW 4-চিপ সহ ডাবল লেয়ার LED FPC - কাস্টমাইজযোগ্য নমনীয় মুদ্রিত সার্কিট বোর্ড 7

RGBW 4-চিপ সহ ডাবল লেয়ার LED FPC - কাস্টমাইজযোগ্য নমনীয় মুদ্রিত সার্কিট বোর্ড 8

RGBW 4-চিপ সহ ডাবল লেয়ার LED FPC - কাস্টমাইজযোগ্য নমনীয় মুদ্রিত সার্কিট বোর্ড 9

সার্টিফিকেশন ও নোট

বৈশ্বিক শিল্প মানদণ্ডের সাথে সম্মতি নিশ্চিত করে একাধিক আন্তর্জাতিক সিস্টেম শংসাপত্র
আলোর এবং প্রদর্শনের পার্থক্যের কারণে সম্ভাব্য সামান্য রঙের বৈচিত্রের সাথে পণ্য চিত্রগুলি খাঁটি
নতুন প্রযুক্তিগত প্রয়োজনীয়তার সাথে সামঞ্জস্য করার জন্য বার্ষিক পণ্য আপডেট এবং আপগ্রেড

যোগাযোগের তথ্য

কাস্টমাইজড সমাধান বা আরও অনুসন্ধানের জন্য, অনলাইনে পরামর্শ বা ইমেলের মাধ্যমে আমাদের পেশাদার বিক্রয় দলের সাথে যোগাযোগ করুন।

GongDong HongQi Electronics Co., Ltd - আপনার বিশ্বস্ত অংশীদার উচ্চ মানের FPC সমাধান জন্য 2009 সাল থেকে।
