ফ্লেক্সিবল প্রিন্টেড সার্কিট (এফপিসি) আধুনিক এলইডি লাইট স্ট্রিপ অ্যাপ্লিকেশনের জন্য অত্যন্ত গুরুত্বপূর্ণ উপাদান, যার জন্য উচ্চ নমনীয়তা, নির্ভরযোগ্যতা এবং কাস্টমাইজেশন অভিযোজনযোগ্যতা প্রয়োজন। এই কাগজটি HQ49512 এলইডি লাইট স্ট্রিপ এফপিসি-র প্রযুক্তিগত প্যারামিটার, কর্মক্ষমতা বৈশিষ্ট্য এবং পরিষেবা প্রক্রিয়া বিস্তারিতভাবে আলোচনা করে, যা একটি ডাবল-লেয়ার ফ্লেক্সিবল সার্কিট বোর্ড যা বিভিন্ন আলোকসজ্জার জন্য ডিজাইন করা হয়েছে। এটি প্রস্তুতকারকের কাস্টমাইজেশন ক্ষমতা, গুণমান নিয়ন্ত্রণ ব্যবস্থা এবং প্রযুক্তিগত সহায়তা ব্যবস্থা সম্পর্কেও বিস্তারিতভাবে আলোচনা করে, যা এলইডি লাইট স্ট্রিপ এফপিসি সমাধান নির্বাচনকারী শিল্প পেশাদারদের জন্য একটি ব্যাপক রেফারেন্স প্রদান করে।

HQ046 হল এলইডি লাইট স্ট্রিপ অ্যাপ্লিকেশনের জন্য একটি বিশেষ এফপিসি, যা কাঠামোগত স্থিতিশীলতা এবং পরিবেশগত অভিযোজনযোগ্যতা সমন্বিত করে। এর মূল বৈশিষ্ট্যগুলি নিম্নরূপ:

১৬ বছরের অভিজ্ঞতা সহ একটি পেশাদার এফপিসি প্রস্তুতকারক হিসাবে, আমরা এলইডি লাইট স্ট্রিপ এফপিসি-র জন্য ব্যাপক কাস্টমাইজেশন অফার করি, যা সিঙ্গেল-লেয়ার, ডাবল-লেয়ার এবং মাল্টি-লেয়ার কাঠামোকে অন্তর্ভুক্ত করে। মূল প্রযুক্তিগত প্যারামিটার এবং কাস্টমাইজেশন বিকল্পগুলি নীচে বিস্তারিতভাবে আলোচনা করা হলো:

• প্রিসিশন এফপিসি: সর্বোচ্চ আকার: ২৪০×৫০০মিমি (সীমা: ২৫০×৫০০মিমি); সর্বনিম্ন আকার: কোন সীমাবদ্ধতা নেই।
• রোল মেটেরিয়াল এফপিসি: সর্বোচ্চ প্রস্থ: ২৪০মিমি; সর্বোচ্চ দৈর্ঘ্য: ১০০ মিটার।

এফপিসি লেয়ার নির্বাচন অ্যাপ্লিকেশনের জটিলতার উপর নির্ভর করে, নিম্নলিখিত সাধারণ পরিস্থিতিগুলি বিবেচনা করা হয়:

• সিঙ্গেল-লেয়ার এফপিসি: সরল কাঠামো, শিল্প নিয়ন্ত্রণ, ইলেকট্রনিক যন্ত্র এবং মৌলিক আলোকসজ্জা সিস্টেমে কম-জটিল সার্কিটের জন্য উপযুক্ত।
• ডাবল-লেয়ার এফপিসি: উন্নত ভায়াস সহ ডুয়াল কপার ফয়েল লেয়ারগুলি পরিবাহী পথের জন্য, যা মোবাইল ডিভাইস, স্বয়ংচালিত যন্ত্র প্যানেল এবং মধ্য-থেকে-উচ্চ-প্রান্তের এলইডি লাইট স্ট্রিপের মতো উচ্চ-একীকরণ পণ্যের জন্য আদর্শ।
• মাল্টি-লেয়ার এফপিসি: অতি-উচ্চ-জটিল অ্যাপ্লিকেশনের জন্য কাস্টমাইজযোগ্য যা ঘন ওয়্যারিং এবং মাল্টি-সিগন্যাল ট্রান্সমিশন প্রয়োজন।

নির্দিষ্ট কার্যকরী এবং নান্দনিক প্রয়োজনীয়তার জন্য সোল্ডার মাস্ক রঙ অপ্টিমাইজ করা হয়:

• হলুদ সোল্ডার মাস্ক: বেশিরভাগ পণ্যের জন্য (যেমন, সাধারণ কেবল অ্যাসেম্বলি) এর সাশ্রয়ী মূল্য এবং সামঞ্জস্যের কারণে এটি একটি সার্বজনীন বিকল্প।
• কালো সোল্ডার মাস্ক: উচ্চ-প্রান্তের বা আলো-শোষণকারী অ্যাপ্লিকেশনের জন্য (যেমন, স্বয়ংচালিত আলো, স্মার্টফোন ব্যাকলাইট, এলইডি ডিসপ্লে) আলোর প্রতিফলন কমাতে এবং চাক্ষুষ সামঞ্জস্য উন্নত করতে এটি পছন্দ করা হয়।
• সাদা সোল্ডার মাস্ক: উন্নত প্রতিফলনের জন্য একটি অতিরিক্ত সাদা কোটিং সহ সজ্জিত, যা আলোকসজ্জা ফিক্সচার, এলইডি ডিসপ্লে এবং মেডিকেল নান্দনিক ডিভাইসের জন্য উপযুক্ত।

কপার ফয়েল পুরুত্ব বর্তমান-বহন ক্ষমতা এবং নমনীয়তার প্রয়োজনের সাথে সামঞ্জস্যপূর্ণ:

• প্রিসিশন এফপিসি:
  • সিঙ্গেল-লেয়ার: ১৮μm (০.৫oz), ৩৫μm (১oz)
  • ডাবল-লেয়ার: ১২μm (০.৩৩oz), ১৮μm (০.৫oz), ৩৫μm (১oz)
• স্ট্যান্ডার্ড এফপিসি:
  • সিঙ্গেল-লেয়ার: ১৮μm, ২৫μm, ৩৫μm (১oz), ৫০μm
  • ডাবল-লেয়ার: ১৮-২৫μm, ২৫-২৫μm, ৩৫-৩৫μm, ৩৫-৭০μm

এফপিসি-র নির্ভুলতার জন্য সর্বনিম্ন লাইন প্রস্থ এবং স্পেসিং অত্যন্ত গুরুত্বপূর্ণ। যদিও সূক্ষ্ম মাত্রা অর্জনযোগ্য, ৩মিল (০.০৭৬মিমি) উৎপাদন ফলন এবং ব্যয়-কার্যকারিতা ভারসাম্য করার জন্য ব্যবহারিক সর্বনিম্ন হিসাবে সুপারিশ করা হয়। ছোট মাত্রা উৎপাদন অসুবিধা এবং ত্রুটির হার বাড়াতে পারে।

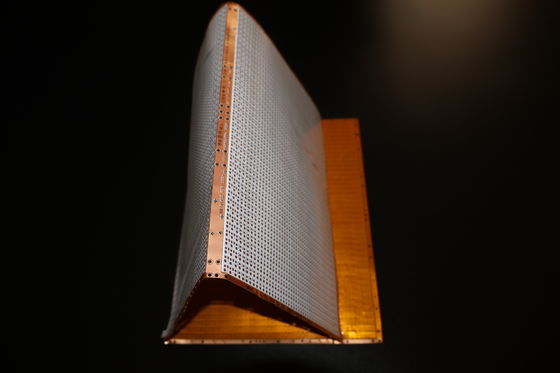

HQ046 এফপিসি ব্যতিক্রমী নমনীয়তা প্রদর্শন করে, যা কঠোর গুণমান নিয়ন্ত্রণের মাধ্যমে যাচাই করা হয়:

• প্রতিটি ব্যাচের উপকরণ মূল্যায়নের জন্য একটি পেশাদার বেন্ডিং টেস্টার ব্যবহার করা হয়।
• সমস্ত উপকরণ গণ উৎপাদনের আগে হাজার হাজার বেন্ডিং চক্র এর মধ্য দিয়ে যায়, যা গতিশীল অ্যাপ্লিকেশন পরিস্থিতিতে (যেমন, ফোল্ডেবল আলো, বাঁকা পৃষ্ঠ) ক্লান্তি ব্যর্থতার প্রতিরোধ ক্ষমতা নিশ্চিত করে।

উৎপাদন সুবিধা জার্মানি, জাপান এবং তাইওয়ানের উন্নত সরঞ্জাম দিয়ে সজ্জিত, যা বৃহৎ-স্কেল এবং উচ্চ-নির্ভুল উৎপাদন সমর্থন করে:

• কারখানার এলাকা: প্রায় ২০,০০০ বর্গ মিটার
• কর্মীবাহিনী: ৫০০ জনের বেশি কর্মচারী, যার মধ্যে ৫০ জন সিনিয়র প্রযুক্তিগত বিশেষজ্ঞ
• উৎপাদন লাইন: নমুনা দ্রুত সরবরাহ এবং ব্যাচ উৎপাদন উভয়ের জন্য বিশেষায়িত

বিভিন্ন গ্রাহকের চাহিদা মেটাতে, আমরা একটি সুবিন্যস্ত, এক-স্টপ কাস্টমাইজেশন পরিষেবা প্রদান করি:

এফপিসি ডিজাইন, গবেষণা ও উন্নয়ন এবং উৎপাদনে ১৬ বছরের দক্ষতার উপর ভিত্তি করে, আমরা অফার করি:

• ব্যক্তিগতকৃত সমাধান ডিজাইন
• ড্রয়িং অপ্টিমাইজেশন
• নতুন পণ্য উন্নয়ন সহায়তা
• পেশাদার প্রযুক্তিগত পরামর্শ

আমরা নমুনা এবং ব্যাচ অর্ডারের জন্য প্রতিযোগিতামূলক মূল্য প্রদান করি, যার মধ্যে ব্যয় অপ্টিমাইজেশন অন্তর্ভুক্ত:

• মানসম্মত প্রযুক্তিগত প্রক্রিয়া
• উচ্চ-মানের উপাদান সোর্সিং
• দক্ষ উৎপাদন ব্যবস্থাপনা

আমাদের পরিষেবাগুলি এফপিসি ভ্যালু চেইনের সম্পূর্ণ অংশকে অন্তর্ভুক্ত করে, যার মধ্যে রয়েছে:

• সাবস্ট্রেট উৎপাদন
• সার্কিট ওয়্যারিং এবং স্কিম্যাটিক ডিজাইন
• ছাঁচ উন্নয়ন
• SMT (সারফেস মাউন্ট টেকনোলজি) এবং থ্রু-হোল অ্যাসেম্বলি
• স্টিল মেশ ফ্যাব্রিকেশন
  সমস্ত প্রক্রিয়া নির্ভরযোগ্যতা নিশ্চিত করার জন্য আন্তর্জাতিক সার্টিফিকেশন মেনে চলে।

নমুনা উৎপাদনের জন্য একটি দ্রুত উৎপাদন লাইন উৎসর্গীকৃত, যার লিড টাইম ডাবল-লেয়ার এফপিসি নমুনার জন্য ৫-৭ দিন পর্যন্ত, যা দ্রুত প্রোটোটাইপিং এবং যাচাইকরণ সক্ষম করে।

• সার্টিফিকেশন: পণ্যের লাইন একাধিক আন্তর্জাতিক সিস্টেম সার্টিফিকেশন ধারণ করে (বিস্তারিত অনুরোধে উপলব্ধ), যা বিশ্বব্যাপী শিল্প মানগুলির সাথে সম্মতি নিশ্চিত করে।
• ছবির অস্বীকৃতি: অফিসিয়াল প্ল্যাটফর্মে সমস্ত পণ্যের ছবি আসল। আলোর কারণে বা ডিসপ্লে রেজোলিউশনের পার্থক্যের কারণে সামান্য রঙের ভিন্নতা দেখা দিতে পারে।
• ধারাবাহিক আপগ্রেড: আমাদের এফপিসি পণ্যগুলি উদীয়মান প্রযুক্তিগত প্রয়োজনীয়তার সাথে সামঞ্জস্য রেখে বার্ষিক আপডেট এবং আপগ্রেড করা হয়।

কাস্টমাইজড সমাধান বা আরও অনুসন্ধানের জন্য, এক-এক সহায়তার জন্য আমাদের পেশাদার বিক্রয় দলের সাথে অনলাইন পরামর্শ বা ইমেলের মাধ্যমে যোগাযোগ করুন।

গংডং হংকি ইলেকট্রনিক্স কোং, লিমিটেড – ২০০৯ সাল থেকে আপনার উচ্চ-মানের এফপিসি সমাধানের বিশ্বস্ত অংশীদার।
