HQ046 LED লাইট স্ট্রিপ FPC-এর জন্য প্রযুক্তিগত বৈশিষ্ট্য এবং কাস্টমাইজেশন পরিষেবা

সারাংশ

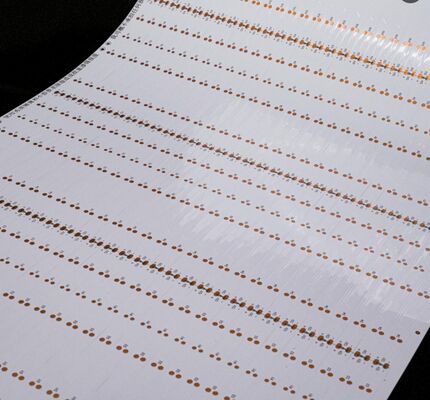

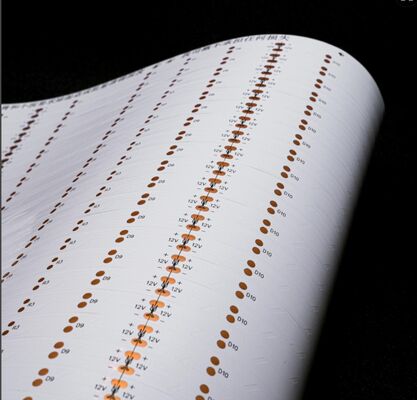

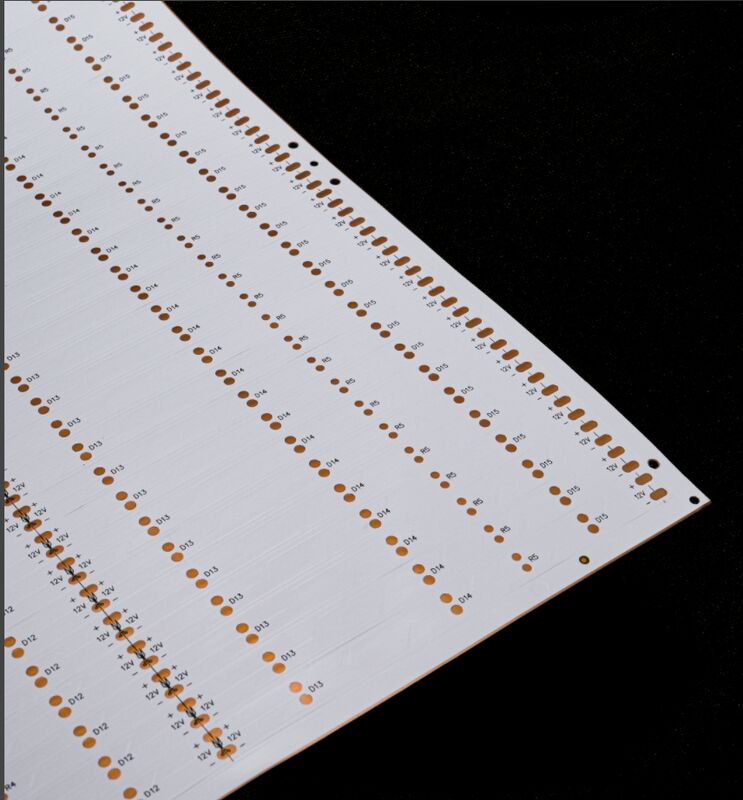

1. HQ0156 LED লাইট স্ট্রিপ FPC-এর পণ্যের ওভারভিউ

2. প্রযুক্তিগত বৈশিষ্ট্য এবং কাস্টমাইজেশন ক্ষমতা

2.1 ডাইমেনশনাল প্যারামিটার

• নির্ভুল FPC: সর্বাধিক মাত্রা 240×500mm (সীমা স্পেসিফিকেশন: 250×500mm); কোনো সর্বনিম্ন আকারের সীমাবদ্ধতা নেই, মাইক্রো-স্কেল কাস্টম ডিজাইন সমর্থন করে।
• রোল-টাইপ FPC: সর্বাধিক প্রস্থ 240mm; সর্বাধিক দৈর্ঘ্য 100 মিটার, উচ্চ-ভলিউম অবিচ্ছিন্ন উত্পাদনের জন্য অপ্টিমাইজ করা হয়েছে।

2.2 সার্কিট লেয়ার কনফিগারেশন

• একক-স্তর FPC: শিল্প নিয়ন্ত্রণ, মৌলিক ইলেকট্রনিক যন্ত্র এবং এন্ট্রি-লেভেল LED আলো সিস্টেমে কম-জটিল সার্কিটের জন্য উপযুক্ত, খরচ-কার্যকারিতার সাথে সুবিন্যস্ত কাঠামো।
• ডাবল-লেয়ার FPC: নির্ভরযোগ্য ইন্টারলেয়ার সংযোগের জন্য উন্নত প্লেটেড থ্রু-হোল (PTH) সহ ডুয়াল কপার ফয়েল স্তর, স্বয়ংচালিত আলো, স্মার্ট ডিভাইস ব্যাকলাইট এবং মাঝারি থেকে উচ্চ-শ্রেণীর LED লাইট স্ট্রিপের মতো উচ্চ-সংহতকরণ অ্যাপ্লিকেশনগুলির জন্য আদর্শ।
• মাল্টি-লেয়ার FPC: ঘন তারের, মাল্টি-সিগন্যাল সমান্তরাল ট্রান্সমিশন এবং উন্নত কার্যকরী সমন্বয় প্রয়োজন এমন অতি-উচ্চ-জটিল পরিস্থিতিগুলির জন্য কাস্টমাইজযোগ্য স্তর গণনা।

2.3 সোল্ডার মাস্ক বিকল্প এবং অ্যাপ্লিকেশন পরিস্থিতি

• হলুদ সোল্ডার মাস্ক: সাধারণ-উদ্দেশ্য অ্যাপ্লিকেশনগুলির জন্য সর্বজনীন সমাধান (যেমন, স্ট্যান্ডার্ড কেবল অ্যাসেম্বলি) যা ভারসাম্যপূর্ণ খরচ-কার্যকারিতা এবং প্রক্রিয়া সামঞ্জস্যতা প্রদান করে।
• কালো সোল্ডার মাস্ক: উচ্চ-শ্রেণীর আলো সিস্টেমের জন্য পছন্দের (স্বয়ংচালিত হেডল্যাম্প, LED ডিসপ্লে, স্মার্টফোন ব্যাকলাইট) এর কারণে এর উচ্চতর আলো শোষণ, প্রতিফলন কমিয়ে এবং ভিজ্যুয়াল অভিন্নতা বৃদ্ধি করে।
• সাদা সোল্ডার মাস্ক: আলো ব্যবহার সর্বাধিক করার জন্য উচ্চ-প্রতিফলনশীলতা আবরণ দিয়ে সজ্জিত, পেশাদার আলো ফিক্সচার, চিকিৎসা নান্দনিক ডিভাইস এবং উচ্চ-উজ্জ্বলতা LED ডিসপ্লেগুলির জন্য উপযুক্ত।

2.4 কপার ফয়েল পুরুত্ব স্পেসিফিকেশন

• নির্ভুল FPC:
  • একক-স্তর: 18μm (0.5oz), 35μm (1oz)
  • ডাবল-লেয়ার: 12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
• স্ট্যান্ডার্ড FPC:
  • একক-স্তর: 18μm, 25μm, 35μm (1oz), 50μm
  • ডাবল-লেয়ার: 18-25μm, 25-25μm, 35-35μm, 35-70μm

2.5 সর্বনিম্ন লাইন প্রস্থ/স্পেসিং

3. মূল কর্মক্ষমতা এবং গুণমান নিশ্চিতকরণ

3.1 নমনীয়তা এবং নমন স্থায়িত্ব

• বেস ম্যাটেরিয়ালের প্রতিটি ব্যাচ ধারাবাহিক যান্ত্রিক কর্মক্ষমতা নিশ্চিত করতে পেশাদার নমন ক্লান্তি পরীক্ষকদের সাথে পরীক্ষার মধ্য দিয়ে যায়।
• ভর উৎপাদনের আগে সমস্ত সমাপ্ত পণ্যগুলি ন্যূনতম 10,000 নমন চক্র (প্রতি IPC পরীক্ষার মান) অতিক্রম করে, যা গতিশীল অ্যাপ্লিকেশনগুলিতে ক্লান্তি ব্যর্থতার প্রতিরোধ ক্ষমতা নিশ্চিত করে (ভাঁজযোগ্য আলো, বাঁকা পৃষ্ঠের ইনস্টলেশন এবং পুনরাবৃত্তিমূলক গতির পরিস্থিতি)।

3.2 উত্পাদন ক্ষমতা এবং সুবিধা

• কারখানার স্থান: প্রায় 20,000 বর্গ মিটার, ক্লিনারুম উত্পাদন পরিবেশের বৈশিষ্ট্যযুক্ত।
• কর্মীবাহিনী: 800 জনের বেশি কর্মচারী, যার মধ্যে 50 জন সিনিয়র টেকনিক্যাল বিশেষজ্ঞ FPC ডিজাইন এবং উত্পাদন দক্ষতা সম্পন্ন।
• উত্পাদন ক্ষমতা: দ্বৈত-লাইন অপারেশন যা দ্রুত নমুনা তৈরি এবং উচ্চ-ভলিউম ব্যাচ উত্পাদন উভয়কেই সমর্থন করে, যার মাসিক আউটপুট 5 মিলিয়নের বেশি বর্গ মিটার।

4. কাস্টমাইজেশন পরিষেবা প্রোটোকল

4.1 প্রযুক্তিগত পরামর্শ এবং সমাধান ডিজাইন

• নির্দিষ্ট অ্যাপ্লিকেশন পরিবেশের সাথে সারিবদ্ধভাবে তৈরি করা সমাধান ডিজাইন (তাপমাত্রা, আর্দ্রতা, যান্ত্রিক চাপ)।
• উত্পাদনযোগ্যতা (DFM) এবং কর্মক্ষমতা উন্নতির জন্য অঙ্কন অপ্টিমাইজেশন।
• ধারণা যাচাই থেকে শুরু করে প্রোটোটাইপ পরীক্ষা পর্যন্ত নতুন পণ্য উন্নয়ন সহায়তা।
• উপাদান নির্বাচন, স্তর কনফিগারেশন এবং পরামিতি অপ্টিমাইজেশন সম্পর্কিত পেশাদার নির্দেশিকা।

4.2 উদ্ধৃতি এবং খরচ অপটিমাইজেশন

• পরিবর্তনশীলতা এবং বর্জ্য কমাতে মানসম্মত উত্পাদন প্রক্রিয়া।
• দীর্ঘমেয়াদী সরবরাহকারী অংশীদারিত্বের সাথে উচ্চ-মানের কাঁচামালের কৌশলগত সোর্সিং।
• শ্রম খরচ কমাতে দক্ষ উত্পাদন সময়সূচী এবং প্রক্রিয়া অটোমেশন।

4.3 ইন্টিগ্রেটেড ডিজাইন এবং ম্যানুফ্যাকচারিং

• কঠোর উপাদান পরিদর্শন এবং বৈধতা সহ বেস সাবস্ট্রেট তৈরি।
• IPC-2221 মানগুলির সাথে সঙ্গতিপূর্ণ নির্ভুল সার্কিট রুটিং এবং স্কিম্যাটিক ডিজাইন।
• বিশেষ ফর্ম ফ্যাক্টর এবং মাউন্টিং প্রয়োজনীয়তাগুলির জন্য কাস্টম মোল্ড উন্নয়ন।
• উচ্চ-নির্ভুলতা সারিবদ্ধকরণ সহ SMT (সারফেস মাউন্ট প্রযুক্তি) এবং থ্রু-হোল অ্যাসেম্বলি (±0.02mm সহনশীলতা)।
• সর্বোত্তম সোল্ডারিং মানের জন্য সার্কিট ডিজাইনের সাথে তৈরি করা ইস্পাত জাল তৈরি।

4.4 নমুনা তৈরি এবং লিড টাইম

• লিড টাইম: ডাবল-লেয়ার FPC নমুনার জন্য 5-7 দিন; একক-স্তর নমুনার জন্য 3-5 দিন।
• নমুনা যাচাইকরণ: প্রতিটি নমুনা ডেলিভারির আগে বৈদ্যুতিক ধারাবাহিকতা পরীক্ষা, নমন প্রতিরোধের পরীক্ষা এবং সোল্ডারেবিলিটি যাচাইকরণের মধ্য দিয়ে যায়।

5. সার্টিফিকেশন এবং গুরুত্বপূর্ণ নোট

• সার্টিফিকেশন: পণ্য লাইনে ISO 9001 গুণমান ব্যবস্থাপনা সিস্টেম সার্টিফিকেশন, UL 94 শিখা-প্রতিরোধী সার্টিফিকেশন এবং RoHS সম্মতি রয়েছে। বিস্তারিত সার্টিফিকেশন নথি অনুরোধের ভিত্তিতে পাওয়া যায়।
• পরিবেশগত সম্মতি: সমস্ত উপকরণ RoHS এবং REACH প্রয়োজনীয়তা পূরণ করে, যা নিশ্চিত করে যে কোনো সীমাবদ্ধ পদার্থ ব্যবহার করা হয় না।
• ছবির অস্বীকৃতি: অফিসিয়াল প্ল্যাটফর্মে পণ্যের ছবি স্ট্যান্ডার্ড অবস্থার অধীনে নেওয়া হয়েছে। আলো, শুটিংয়ের কোণ বা ডিসপ্লে রেজোলিউশনের কারণে সামান্য রঙের ভিন্নতা দেখা দিতে পারে—প্রকৃত পণ্যগুলি প্রাধান্য পাবে।
• ক্রমাগত উন্নতি: আমাদের FPC পণ্যের পোর্টফোলিও নিয়মিতভাবে নতুন প্রযুক্তি এবং শিল্প মানগুলির উপর ভিত্তি করে আপডেট করা হয়, কর্মক্ষমতা বাড়াতে এবং অ্যাপ্লিকেশন সুযোগ প্রসারিত করতে বার্ষিক প্রযুক্তিগত আপগ্রেড সহ।
