কিভাবে একটি PCB বোর্ড ডিজাইন করবেন?
আমরা পেশাদার ফ্লেক্সিবল প্রিন্টেড সার্কিট বোর্ড প্রস্তুতকারক, FPC ফ্লেক্সিবল সার্কিট বোর্ড, FPC ফ্লেক্সিবল প্রিন্টেড সার্কিট, HDI প্রিন্টেড সার্কিট বোর্ড, SMD LED লাইট স্ট্রিপ, COB LED স্ট্রিপ, PCB বোর্ড ডিজাইন, ফ্লেক্সিবল LED ডিসপ্লে স্ক্রিন, ইলেকট্রনিক PCB, প্রিন্টেড সার্কিট অ্যাসেম্বলি, সার্কিট কার্ড অ্যাসেম্বলি ইত্যাদি সরবরাহ করতে পারি।

উন্নত SMT প্রযুক্তি সহ পেশাদার LED বিউটি মাস্ক সার্কিট বোর্ড

ত্বকের পুনরুজ্জীবনের পণ্যের জন্য আদর্শ

পণ্যের বিবরণ:

পণ্যের মডেল:HQ010

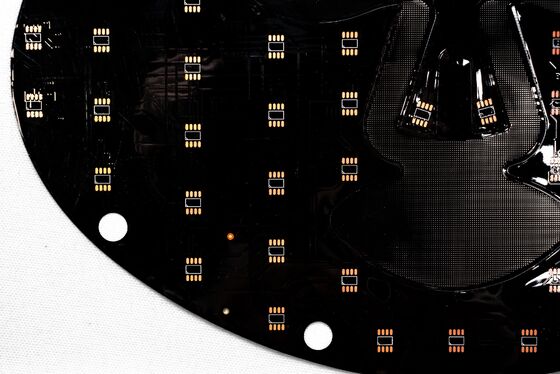

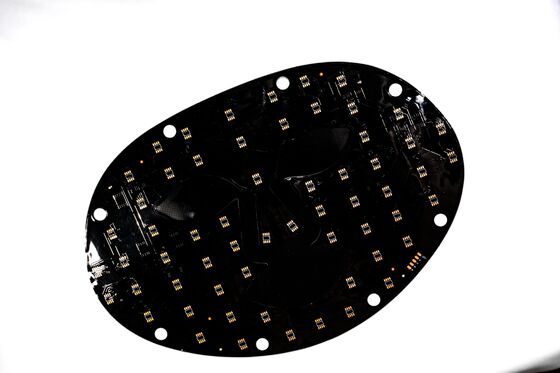

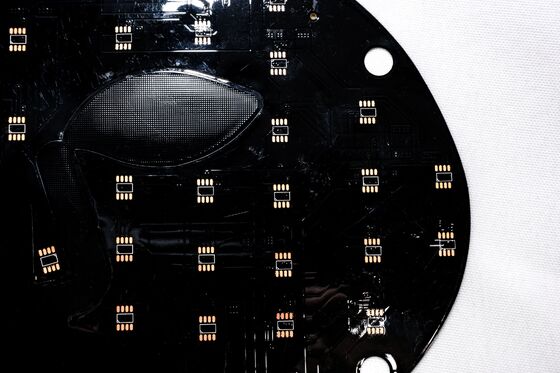

পণ্যের নাম: ফোটন বিউটি ডিভাইস FPC / LED বিউটি মাস্ক সার্কিট বোর্ড
পণ্যের বৈশিষ্ট্য: ডাবল লেয়ার বোর্ড, ডাবল-সাইডেড ফিল্ম কোটিং, হোয়াইটবোর্ড, কালো টেক্সট, OSP অ্যান্টিঅক্সিডেন্ট

পণ্যের স্পেসিফিকেশন:

1. আপনার প্রয়োজন অনুযায়ী বিভিন্ন উপাদান পুরুত্ব এবং প্রক্রিয়া প্রয়োজনীয়তা LED ফ্লেক্সিবল মাস্ক সার্কিট বোর্ড, LED মাস্ক সিঙ্গেল এবং ডাবল-সাইডেড মাল্টি-লেয়ার ওয়্যারিং কাস্টমাইজ করুন।

2. ভাল নমনীয়তা এবং বাঁকানো প্রতিরোধ ক্ষমতা

কারখানায় একটি পেশাদার বেন্ডিং টেস্টার আছে, প্রতিটি ব্যাচের উপকরণ এর মধ্য দিয়ে যায়

ভর উৎপাদনের আগে লক্ষ লক্ষ বেন্ডিং পরীক্ষা

FPC ডিজাইন প্যারামিটার

প্রধান প্রযুক্তিগত প্যারামিটার:

1. সম্পর্কে মাত্রা:

প্রিসিশন FPC: সর্বোচ্চ আকার 240X500mm (সীমা 250X500mm), এবং সর্বনিম্ন আকারের কোন সীমা নেই। রোল মেটেরিয়াল বোর্ড: সর্বোচ্চ প্রস্থ 240। সর্বোচ্চ দৈর্ঘ্য 100 মিটার।

2. বোর্ডের স্তরের সংখ্যা একক-স্তর বোর্ডের কাঠামো সহজ এবং সাধারণত শিল্প নিয়ন্ত্রণ, ইলেকট্রনিক যন্ত্র, এবং তুলনামূলকভাবে সহজ সার্কিট সহ অন্যান্য ক্ষেত্রে ব্যবহৃত হয়। একক-স্তর FPC এর তুলনায়, ডাবল-সাইডেড বোর্ডে দুটি স্তরের কপার ফয়েল থাকে, ভায়া বৃদ্ধি পায় এবং পরিবাহী পথ গঠিত হয়। এগুলি সাধারণত মোবাইল ফোন, স্বয়ংচালিত যন্ত্র এবং অন্যান্য পণ্যগুলিতে ব্যবহৃত হয়।

• 3. সোল্ডার মাস্কের রঙ
• FPC এর সোল্ডার মাস্কের রঙগুলি হলুদ, কালো এবং সাদা। হলুদ ব্যবহার করার পরামর্শ দেওয়া হয়, হলুদ ফিল্ম বেশিরভাগ পণ্যের জন্য উপযুক্ত, যেমন বিভিন্ন কেবল পণ্য। কালো ফিল্ম সাধারণত উচ্চ-প্রান্তের বা আলো শোষণকারী পণ্যগুলিতে ব্যবহৃত হয়, যেমন গাড়ি, মোবাইল ফোন, LED ডিসপ্লে ইত্যাদি। সাদা ফিল্মে হলুদ ফিল্মের তুলনায় একটি অতিরিক্ত সাদা কোটিং স্তর থাকে এবং প্রায়শই প্রতিফলন প্রয়োজন এমন পণ্যগুলিতে ব্যবহৃত হয়, যেমন আলো ফিক্সচার, LED ডিসপ্লে, মেডিকেল বিউটি পণ্য ইত্যাদি।

4. কপার ফয়েলের পুরুত্ব প্রিসিশন FPC সিঙ্গেল প্যানেল বিকল্পগুলির মধ্যে রয়েছে 18um (0.5oz) এবং 35um (1oz);

প্রিসিশন FPC ডাবল-লেয়ার বোর্ড 12um (0.33oz), 18um (0.5oz), এবং 35um (1oz) থেকে নির্বাচন করা যেতে পারে।

সাধারণ FPC সিঙ্গেল প্যানেল 18um/25um/35um (1oz)/50um নির্বাচন করতে পারে;

• সাধারণ FPC ডাবল-লেয়ার বোর্ড 18-25um, 25-25um, 35-35um, বা 35-70um থেকে নির্বাচন করা যেতে পারে।
• 5. সর্বনিম্ন লাইন প্রস্থ/লাইন ব্যবধান
• সাধারণ পরিস্থিতিতে, ছোট হলে অসুবিধা বেশি হয়, ত্রুটির হার বেশি হয়, এবং সাধারণত কমপক্ষে 3mil ব্যবহার করার পরামর্শ দেওয়া হয়।
• পরিষেবা প্রক্রিয়া

1. পরামর্শ

FPC ফ্লেক্সিবল সার্কিট বোর্ড ডিজাইন এবং R&D ম্যানুফ্যাকচারিং-এ 16 বছরের ফোকাস, গ্রাহকদের ব্যক্তিগতকৃত সমাধান, ডিজাইন ড্রয়িং, নতুন পণ্য উন্নয়ন এবং সংশ্লিষ্ট প্রযুক্তিগত সহায়তা প্রদান।

2. অফার

একই ধরণের প্রযুক্তি, উপকরণ, উন্নত প্রযুক্তি, মূল্য ছাড়ের নমুনা বা ব্যাচ কোটেশন, গ্রাহকদের জন্য খরচ বাঁচাতে।

3. পেশাদারিত্ব

আমাদের কোম্পানির জার্মানি, জাপান, তাইওয়ান এবং অন্যান্য অঞ্চলের উন্নত সরঞ্জাম এবং উৎপাদন প্রযুক্তি, পেশাদার উৎপাদন, স্কেল রয়েছে। আমাদের কারখানা প্রায় 20,000 বর্গ মিটার এলাকা জুড়ে বিস্তৃত, 800 জনেরও বেশি কর্মচারী এবং 50 জন সিনিয়র টেকনিক্যাল ব্যাকবোন কর্মী রয়েছে।

4. ডিজাইন

গ্রাহকদের জন্য সমাধান প্রদান, বেশ কয়েকটি আন্তর্জাতিক সিস্টেম সার্টিফিকেশন চূড়ান্ত করা, সাবস্ট্রেট উৎপাদন, ওয়্যারিং, প্রিন্সিপাল ডিজাইন, মোল্ড, প্যাচ, প্লাগ-ইন এবং ওপেন স্টিল মেশ এক-স্টপ পরিষেবা প্রদান করতে পারে, 16 বছরের পেশাদার এবং প্রযুক্তিগত স্তরের সঞ্চয়, আপনার পছন্দ এবং বিশ্বাসের যোগ্য।

5. নমুনা তৈরি

আমরা FPC নমুনা তৈরি এবং কাস্টমাইজেশন পরিষেবাগুলিতে বিশেষজ্ঞ, কোম্পানির একটি দ্রুত উৎপাদন লাইন রয়েছে, যেমন: ফ্লেক্সিবল সার্কিট বোর্ড ডুয়াল প্যানেল নমুনা 5-7 দিনের মধ্যে সম্পন্ন করা যেতে পারে।

সার্টিফিকেট এবং সম্মান

অনুগ্রহ করে মনে রাখবেন:

এই সাইটের সমস্ত ছবি বাস্তব। আলো এবং ডিসপ্লে রেজোলিউশনের পরিবর্তনের কারণে, আপনি যে ছবিটি দেখছেন তাতে কিছু মাত্রার ক্রোমাটিক অ্যাবারেশন থাকতে পারে। GongDong HongQi চীনে 16 বছরের ইতিহাস সহ একটি পেশাদার সার্কিট বোর্ড প্রস্তুতকারক। আমাদের পণ্যগুলি প্রতি বছর আপডেট এবং আপগ্রেড করা হয় এবং আমরা সমস্ত ধরণের FPC নমুনা তৈরি এবং কাস্টমাইজেশন পরিষেবাগুলিতে বিশেষজ্ঞ, যদি আপনি আমাদের পণ্যগুলিতে আগ্রহী হন, তাহলে অনুগ্রহ করে আপনার প্রয়োজনীয়তাগুলি আমাদের জানান, আমরা আপনাকে পেশাদার সমাধান, সাবস্ট্রেট উৎপাদন, ওয়্যারিং, প্রিন্সিপাল ডিজাইন, মোল্ড, প্যাচ, প্লাগ-ইন এবং অন্যান্য এক-স্টপ পরিষেবা সরবরাহ করতে সহায়তা করব।

অনুগ্রহ করে আমাদের অনলাইনে যোগাযোগ করুন বা আমাদের ইমেল করুন,

এবং আমরা আপনাকে আমাদের পেশাদার বিক্রয় দলের কাছ থেকে এক-এক পরিষেবা প্রদান করব।

আপনার সময়ের জন্য ধন্যবাদ।
